A guia Classe de recurso permite mapear as propriedades de desenho do AutoCAD para propriedades nas classes de recurso SDF. Se utilizar cor, espessura de linha e tipo de linha para representar características de objeto dentro de uma camada, é possível mapear estas propriedades para as características que elas representam. Neste desenho, atribua cor a um tamanho de linha d’água. É possível mapear cada cor de linha d’água para uma propriedade de recurso separada.
Este exercício usa o arquivo de mapa DWGMap.dwg aberto e modificado no Exercício 1: Examinar as camadas de desenho originais.
Para mapear as propriedades do desenho para as propriedades da classe de recurso
- Na guia Classe de recurso da caixa de diálogo Exportar, clique na célula Classe de recurso para Linhas d’água.
- Clique no botão
que aparece na célula. - Na caixa de diálogo Mapeamento de propriedade da classe de recurso - Linhas d’água, clique em Selecionar atributos.
- Expanda o item Propriedades na parte superior da lista.
- Selecione COR e clique em OK.
- Na caixa de diálogo Mapeamento de propriedade da classe de recurso - Linhas d’água na célula Propriedades da classe de recurso para COR, substitua o valor atual (Cor) por Tamanho.
No arquivo SDF exportado, objetos de linha d’água com uma propriedade de COR têm uma propriedade tamanho no lugar.
- Clique na célula .COR para ver o botão .
- Clique no botão .COR.
- Na caixa de diálogo Novo tipo de dados de propriedade, altere Tipo de dados para Sequência de caracteres e clique em OK.
A nova propriedade Tamanho tem um valor que consiste em uma sequência de texto.

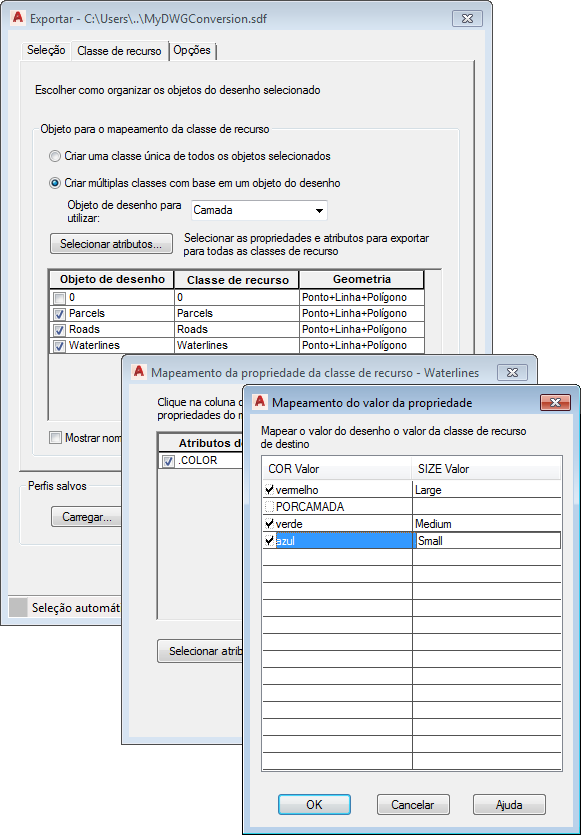

- Na caixa de diálogo Mapeamento de valor de propriedade, selecione as caixas para vermelho, verde e azul (no lado esquerdo da caixa de diálogo).
Especifique o que cada cor significa. A sequência de caracteres de texto digitada é o valor para a propriedade Tamanho de cada linha d’água. Linhas vermelhas se tornam Grandes linhas d’água no arquivo SDF.
- Classifique os tamanhos de linha d’água como Pequeno, Médio e Grande. Utilize esta tabela como uma diretriz:
Cor Tamanho Vermelho Grande Verde Médio Azul Pequeno
Mapeie os valores da propriedade .COR para as propriedades da classe de recurso.
- Clique em Aceitar duas vezes para voltar para a caixa de diálogo Exportar.
- Deixe a caixa de diálogo Exportar aberta para o próximo exercício.
Para prosseguir neste tutorial, vá ao Exercício 6: Exportar as camadas de desenho para SDF - Definir opções de exportação.
