Exercício 3: Modificar o bloco de margens e carimbo

Se sua empresa tiver seu próprio bloco de margens e carimbo, é possível inserir a definição do bloco no arquivo de modelo e substituir o padrão. No entanto, este exercício pressupõe que você não tem um bloco e explica como personalizar o que vem incluso no modelo.

A definição do bloco de margens e carimbo tem propriedades que definem seu texto e aparência. É possível alterar os valores para estas propriedades. Por exemplo, é possível especificar o valor para variáveis de texto ou para a aparência das bordas do bloco.

Nota: O bloco de margens e carimbo consiste em vários blocos menores, como a legenda e as viewports de mapa chave. É possível explodir o bloco de margens e carimbo para redimensionar, modificar ou excluir alguns de seus blocos componentes, mas este tutorial não cobre esta operação. Neste exercício, você altera somente as propriedades da definição do bloco de margens e carimbo atual.

Nota: Este exercício usa o modelo modificado no exercício anterior.

Para alterar os atributos do bloco de margens e carimbo

1. Clique duas vezes na estrutura do bloco de margens e carimbo para ver o Editor de atributos aprimorados.

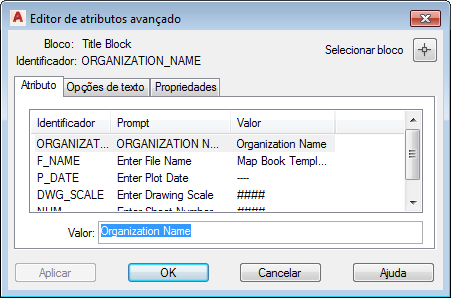

   É possível alterar qualquer propriedade do bloco título

   Nota: O bloco de margens e carimbo é a parte inferior do bloco no lado direito do layout. Se clicar duas vezes em uma viewport dentro do bloco de margens e carimbo por engano, clique com o botão direito do mouse dentro da viewport e clique em Minimizar viewport.
2. Altere o nome da organização.

   ORGANIZATION_NAME é um campo de texto cujo valor padrão é “Nome da organização”. É possível substituir este valor padrão ao digitar uma diferente.

   • Clique na guia Atributo e clique no campo ORGANIZATION_NAME.
   • Para Valor, digite o nome de sua organização.
   • No Editor de atributos aprimorados, clique em Aplicar.
3. Altere a entrada da data plotagem.

   P_DATE (Data de plotagem) é uma variável que pode atualizar automaticamente, com base em um campo. Neste exemplo, você define P_DATE para a data em que o desenho foi revisado pela última vez.

   • Clique na guia Atributo e clique no campo P_DATE.
   • Clique com o botão direito do mouse no campo Valor na parte inferior da caixa de diálogo (que atualmente contém o valor "---") e selecione Inserir campo.

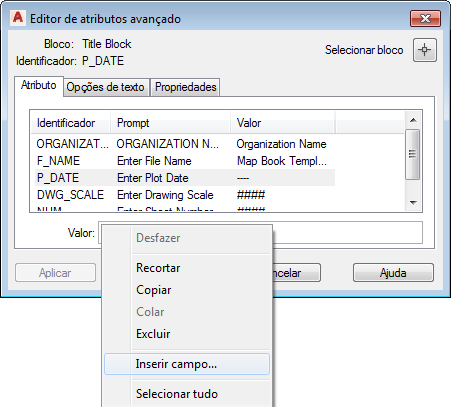

     Clique com o botão direito do mouse no valor para inserir um campo.

   • Na caixa de diálogo Campo, em Nomes de campos, selecione DataRevisãoFolhaAtual.
   • Em Formato, selecione Capitalização do título.
   • Clique em OK.
   • No Editor de atributos aprimorados, clique em Aplicar.
4. Especifique um estilo de texto diferente.

   É possível formatar o texto para vários elementos do bloco de margens e carimbo.

   • No Editor de atributos aprimorados, clique na guia Opções de texto.
   • Para Estilo de texto, Texto da seta norte.
   • Para Alinhamento, selecione Centro.
   • Clique em Aplicar.
5. Personalize as linhas usadas no bloco de margens e carimbo.
   • No Editor de atributos aprimorados, clique na guia Propriedades.
   • Selecione um tipo de linha, espessura de linha ou cor diferentes para o bloco de margens e carimbo.
6. Clique em OK.
7. Salve o modelo modificado.
   • Clique em Salvar comoModelo de desenho do AutoCAD.
   • Especifique um novo nome (por exemplo, Modelo de Livro de mapas - Inset.dwt).

     Salve o modelo no diretório Modelos se você planeja reutilizá-lo. Caso contrário, salve-o em Meus documentos.

8. Edite a descrição quando ele for exibida. Deixe o Salvar todas as camadas como não-reconciliadas selecionado.
9. Deixe o arquivo de modelo aberto para o próximo exercício.

Para prosseguir neste tutorial, vá ao Exercício 3: Substituir o bloco de seta de norte.
