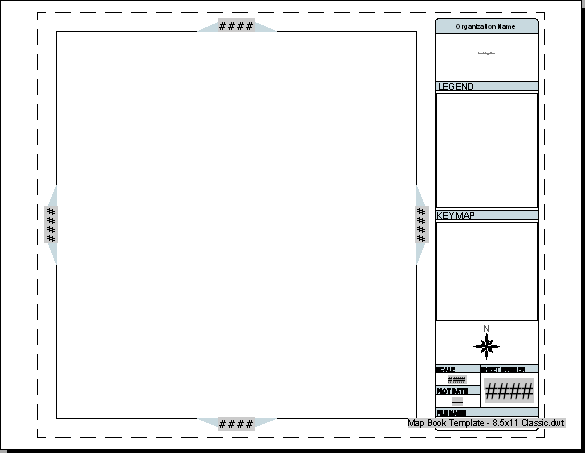

O modelo original tem uma viewport principal grande com setas adjacentes em torno de suas bordas, e um bloco de margens e carimbo com marcadores de posição que podem ser alterados.
O modelo contém três tipos de objetos:
- O retângulo grande no lado esquerdo do layout da página é a viewport principal. Ele irá exibir uma única miniatura do mapa no livro de mapas.
- Os polígonos cinzas em torno da borda da viewport principal são setas adjacentes. Eles irão conter os nomes das miniaturas adjacentes no livro de mapas, para que seja possível localizar a próxima seção do mapa em qualquer direção. As setas adjacentes são objetos individuais e não se movem com a viewport principal. É possível movê-las manualmente. No entanto, elas vinculam às miniaturas do adjacentes do mapa automaticamente. Não é necessário conectá-las manualmente.
- O bloco de margens e carimbo contém texto do marcador de posição que pode ser alterado. Parte do texto é criada a partir de variáveis, que são atualizadas automaticamente quando salvar o arquivo de mapa que utiliza este modelo. Por exemplo, o identificador de Nome do arquivo usa o nome fornecido ao arquivo de mapa que utiliza este modelo.
Nota: Este exercício usa o modelo modificado no exercício anterior.
Para ajustar a viewport principal e as setas adjacentes
- Clique no quadro da viewport principal uma vez para selecioná-lo.
- Arraste os quadrados azuis para redimensionar a viewport.
- Clique novamente para definir o novo tamanho. Pressione Esc quando terminar.
- Para mover umas setas adjacentes após redimensionar a viewport, clique na seta para selecioná-la.
- Arraste a seta para uma nova localização e clique quando ela estiver no ponto desejado. Pressione Esc para cancelar a seleção.

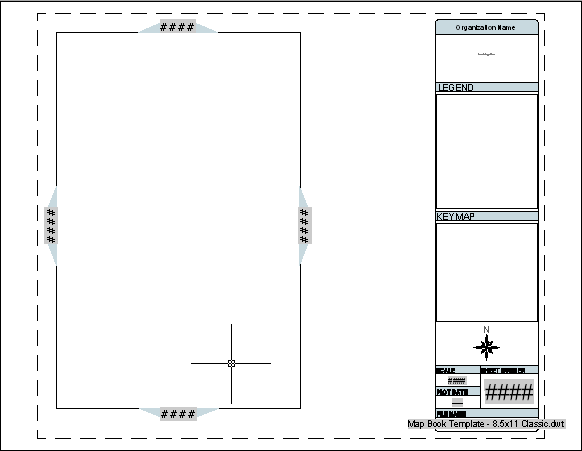

A viewport foi redimensionada e as setas adjacentes foram ajustadas de acordo.
- Não salve o modelo ainda. Deixe-o aberto para o próximo exercício.
Para prosseguir neste tutorial, vá ao Exercício 3: Modificar o bloco de margens e carimbo
