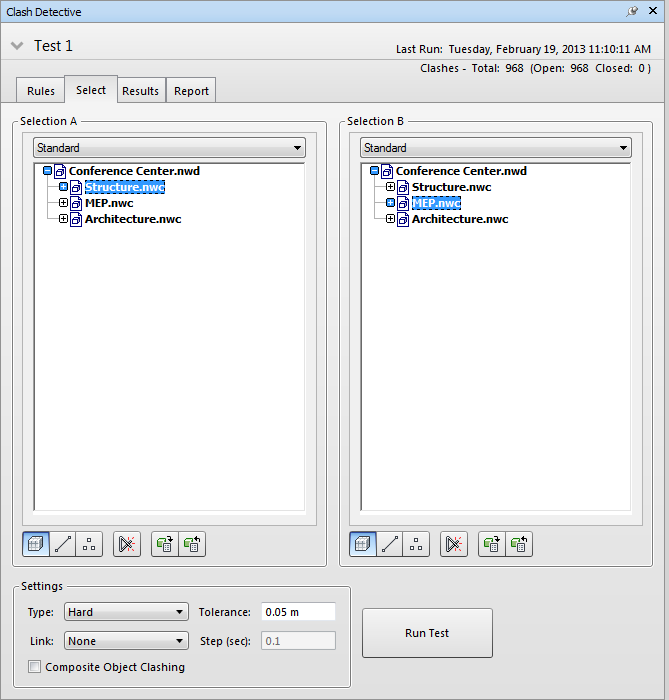

Guia Select

A guia Select permite definir o teste de interferência testando somente conjuntos de itens de cada vez em vez de testar o modelo inteiro. Utilize-a para configurar os parâmetros da interferência que está selecionada no painel Tests.

Observação: o resumo do teste de interferência que está selecionado é exibido no topo da guia. É possível exibir o painel Tests a qualquer momento clincando no botão de expansão. Se um teste de interferência for alterado desde o momento que foi definido (pode incluir a alteração de uma opção ou o carregamento da revisão mais recente do modelo), será exibido um aviso informando que os resultados poderão não refletir o modelo ou as configurações mais recentes. Se desejar executar o teste novamente, clique com o botão direito do mouse nesse ícone.

Painéis Selection A e Selection B

Estes painéis contêm uma vista em árvore de dois conjuntos de itens que serão testados, um em relação ao outro, durante o teste de interferência. É preciso selecionar os itens em cada painel.

Na parte superior de cada painel, há uma lista suspensa que replica o estado atual da janela Selection Tree. Você pode utilizar isso para selecionar os itens para testes de interferência:

• Standard - Exibe a hierarquia da árvore padrão, incluindo todas as instâncias.
• Compact - Versão simplificada da hierarquia da árvore.
• Properties - Hierarquia com base nas propriedades dos itens.
• Sets - Mostra os mesmos itens assim como na janela Sets.

O teste de interferência pode ser mais rápido, mais eficaz e facilmente repetido caso utilize conjuntos de seleção e de pesquisa. Considere com cuidado quais conjuntos de objetos precisam de interferência uns com os outros e crie conjuntos de seleção/pesquisa de acordo.

Botões

Botões Geometry type - Os testes de interferência podem incluir a interferência de superfícies, linhas e pontos dos itens selecionados.

• - interferências de superfícies de item. Esta é a opção padrão.
• - interferências de itens com linhas centrais, por exemplo, tubos.
• - interferência de pontos (laser).
• Botão Self-Intersect - clique se quiser testar a seleção de geometria no painel contra ela mesma, além de testá-la contra a seleção de geometria em outro painel.
• Botão Use Current Selection - é possível selecionar geometria para teste de interferência diretamente na Scene View e na janela encaixável Selection Tree. Após ter selecionado os itens requeridos (mantenha pressionado Ctrl para selecionar vários objetos), clique em Use Current Selection sob o painel desejado para criar o conjunto de interferência correspondente.
• Botão Select in Scene - clique em Select in Scene para definir o foco na Scene View e na janela encaixável Selection Tree para que seja a mesma da seleção atual no painel Selection da guia Select.

Menu de contexto

Para abrir o menu de contexto, clique com o botão direito do mouse no painel Left ou Right:

• Import Current Selection - Tem o mesmo efeito de pressionar o botão Use Current Selection.
• Select - Seleciona os itens na Scene View.

Configurações

Tipo

Selecione um tipo de interferência. Há quatro tipos possíveis de interferências:

• Hard - Dois objetos que de fato se intersectam.

• Hard (Conservative) - Os dois objetos são tratados como se intersectassem, mesmo que os triângulos da geometria não se intersectem.

• Clearance - Os dois objetos são tratados como se intersectassem quando estão dentro de uma distância especificada um do outro. A seleção deste tipo de interferência também detecta quaisquer interferências agudas.

  Por exemplo, você pode utilizar esse tipo de interferência quando os tubos precisam ter espaço em torno deles para a insolação.

• Duplicates - Para efetuar a intersecção, o tipo e a posição precisam ser idênticos nos dois objetos.

  Esse tipo de teste de interferência pode ser utilizado para efetuar a interferência do todo o modelo contra ele mesmo. Isso permite detectar quaisquer itens na cena que podem ter sido duplicados por engano.

Tolerance

Controla a gravidade das interferências reportadas e a habilidade de filtrar interferências irrelevantes que podem ser resolvidas no local. O valor da tolerância inserida é convertida automaticamente para Unidades de exibição. Por exemplo, se as unidades de exibição estiverem em metros e for inserido 6 polegadas, será automaticamente convertido para 0,15 m.

Link

Permite vincular um teste de interferência ao planejamento do TimeLiner ou a uma cena de animação de objeto.

Step

Permite controlar o Tamanho do intervalo a ser utilizado para pesquisar por interferências em uma sequência de simulação. Essa opção estará disponível somente quando você tiver feito uma seleção no menu suspenso Link.

Composite Object Clashing

Marque esta caixa de seleção para incluir os resultados de interferência que podem ser encontrados no mesmo objeto composto ou em um par de objetos compostos. Um objeto composto é um grupo de geometrias que é considerado um objeto único na Selection Tree. Por exemplo, um objeto de janela pode ser composto por uma estrutura e um painel, ou uma parede com cavidade pode ser criada por meio de várias camadas.

Executar teste

Executa o teste de interferência selecionado.
