Medir distâncias utilizando as ferramentas de medição

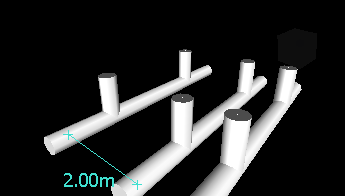

Medir a distância entre dois pontos

  1. Clique na guia Review > painel Measure > menu suspenso Measure > Point to Point .

  2. Clique nos pontos inicial e final da distância a ser medida na Scene View.

    A legenda Optional Dimension exibe a distância medida.

Manter o mesmo ponto inicial ao medir a distância entre dois pontos

  1. Clique na guia Review > painel Measure > menu suspenso Measure > Point to Multiple Points .

  2. Clique no ponto inicial e no primeiro ponto final a ser medido. Uma linha de medição é exibida entre dois pontos.

  3. Clique para registrar o próximo ponto final a ser medido.

  4. Repita para medir pontos finais adicionais se necessário. A legenda Optional Dimension sempre exibe a última distância medida. Seus pontos iniciais permanecem os mesmos durante a medição.

    Dica: se deseja alterar o ponto inicial, clique com o botão direito na Scene View e selecione um novo ponto inicial.

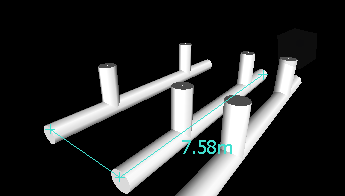

Medir a distância total ao longo de uma rota

  1. Clique na guia Review > painel Measure > menu suspenso Measure > Point Line .

  2. Clique no ponto inicial e no segundo ponto a ser medido.

  3. Clique no próximo ponto ao longo da rota.

  4. Repita para medir toda a rota. A legenda Optional Dimension exibe a distância total ao longo da rota selecionada.

    Dica: se deseja alterar o ponto inicial, clique com o botão direito na Scene View e selecione um novo ponto inicial.

Medir a distância mais curta entre dois objetos

  1. Mantenha pressionada a tecla CTRL e selecione dois objetos na Scene View com a ferramenta de seleção .

  2. Clique na guia Review > painel Measure > Measure Shortest Distance .

    A vista da cena aplica zoom de forma automática na medida de área. A legenda Optional Dimension exibe a distância mais curta entre os objetos selecionados.

Medir a distância mais curta entre dois objetos paramétricos

  1. Mantenha pressionada a tecla CTRL e selecione dois objetos paramétricos na Scene View com a ferramenta de seleção .

  2. Abra a janela Measure Tools e clique em Options.

  3. Em Options Editor > nó Interface > página Measure, selecione a caixa de seleção Use Center Lines e clique em OK.

  4. Clique na guia Review > painel Measure > Measure Shortest Distance .

    A caixa Distance e a legenda Optional Dimension exibem a distância mais curta entre as linhas centrais dos objetos paramétricos selecionados.

Alterar a espessura e cor das linhas de medição

  1. Abra a janela Measure Tools e clique em Options.
  2. Em Options Editor > nó Interface > página Measure, insira o número desejado na caixa Line Thickness.
  3. Selecione a cor requerida na paleta Color. Por padrão, as linhas de medição são brancas.
  4. Clique em OK.

limpar linhas de medição

  1. Clique na guia Review > painel Measure > menu suspenso Measure > Clear .
