Calcular ângulos, áreas e distâncias

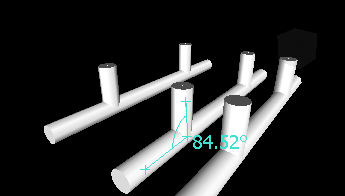

Calcular um ângulo entre duas linhas

1. Clique na guia Review > painel Measure > menu suspenso Measure > Angle .

2. Clique em um ponto na primeira linha.

3. Clique na primeira linha no ponto onde ele cruza com a segunda linha.

4. Clique em um ponto na segunda linha. A legenda opcional de cota exibe o ângulo calculado entre as duas linhas.



Calcular uma área em um plano

1. Clique na guia Review > painel Measure > menu suspenso Measure Area .

2. Clique para registrar uma série de pontos para descrever o perímetro da área que deseja calcular. A legenda de cota opcional exibe a área do perímetro descrito desde o primeiro ponto, como projetado no plano do ponto de vista.



   Observação: para que seu cálculo seja mais preciso, todos os pontos adicionados precisam estar no mesmo plano.

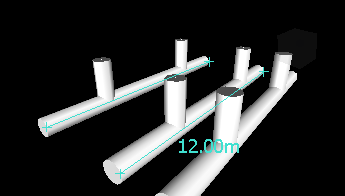

Calcular a soma total de diversas medições ponto a ponto

1. Clique na guia Review > painel Measure > menu suspenso Measure Accumulate.

2. Clique no ponto inicial e final da primeira distância a ser medida.

3. Clique no ponto inicial e final da próxima distância a ser medida.

4. Repita para medir mais distâncias se necessário. A legenda de cota opcional exibe a soma de todas as pedidas de ponto-a-ponto.
