Trabalhar com grades e níveis

Alternar grades e níveis

1. Clique na guia View > painel Grids & Levels > Show Grid .

Identificar um ponto da grade

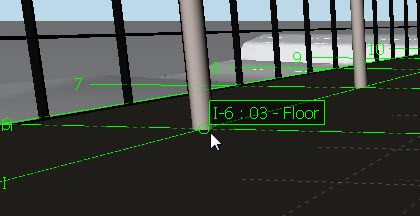

1. Passe o cursor sobre a interseção da grade em seu modelo. O nome e/ou a referência do níveis serão exibidos.



Selecione as cores da grade

1. Clique na guia View > painel Grids & Levels > Grids Dialog Launcher .

2. Selecione as cores utilizadas para desenhar as linhas de grade. É possível selecionar cores para as seguintes opções de nível:

   • Level Above - A cor utilizada para desenhar linhas de grade no nível diretamente acima da posição da câmera.
   • Level Below - A cor utilizada para desenhar as linhas de grade no nível abaixo da posição da câmera.
   • Other Levels - a cor utilizada para desenhar linhas de grade em outros níveis.
   Observação: os níveis exibidos dependem do modo de grade selecionado. Consulte Modos de grade.

3. Clique em OK.

Altera o tamanho do texto nas legendas da grade

1. Clique na guia View > painel Grids & Levels > Grids Dialog Launcher .
2. Digite o Label Font Size (tamanho da fonte da legenda), em pontos, a ser usado para o texto em legendas de grade.
3. Clique em OK.

Ativar e desativar o modo Raio X

1. Clique na guia View > painel Grids & Levels > Grids Dialog Launcher .

2. Clique na caixa de seleção X-Ray Mode para ativar e desativar o modo Raio X.

   Observação: se o modo Raio X estiver desativado, linhas de grade transparentes ocultas por objetos não serão exibidas.

3. Clique em OK.
