Visão geral das grades e níveis

No Autodesk Navisworks, grades e níveis podem ajudar você a procurar uma cena e fornecer contexto para sua localização, bem como para a localização de objetos em uma cena.

As grades são um conjunto de linhas, onde as interseções das linhas são os pontos da grade.

Observação: modelos podem conter um ou mais sistemas de grade, ou podem não conter um sistema, e você pode selecionar os sistemas que serão exibidos.

As grades e níveis são exibidos em cada nível do edifício e são configuradas por padrão em relação a posição da sua câmera. Por exemplo, se estiver no nível 2 do modelo do edifício, a grade será exibida em cor verde nos andares abaixo, e exibidos em vermelho nos andares acima. É possível alterar os níveis da grade que serão exibidos e em quais cores, conforme necessário.

Localizações da grade são exibidas no Head-Up Display, que mostra a localização da grade e do nível da câmera em relação à grade ativa. O visor de exibição instantânea é mostrado com base na interseção da grade mais próxima da posição atual da câmera e no nível mais próximo abaixo da posição atual da câmera.

É possível personalizar as cores com as quais a grade é exibida, o tamanho de fonte nas legendas das grades e se as linhas de grade são desenhados de forma transparente quando elas são ocultas por objetos (isso é conhecido como o modo Raio X).

Sistemas de grade podem ser aplicados aos modelos no Revit antes de serem importados para o Navisworks.

Observação: para utilizar a funcionalidade de grades e níveis, você deve visualizar o modelo com a câmera em perspectiva definida. Com a câmera ortogonal definida, as grades e níveis são exibidos apenas quando uma vista de face é selecionada, como a vista de topo ou a vista frontal, mas nem todos os recursos são disponibilizados.

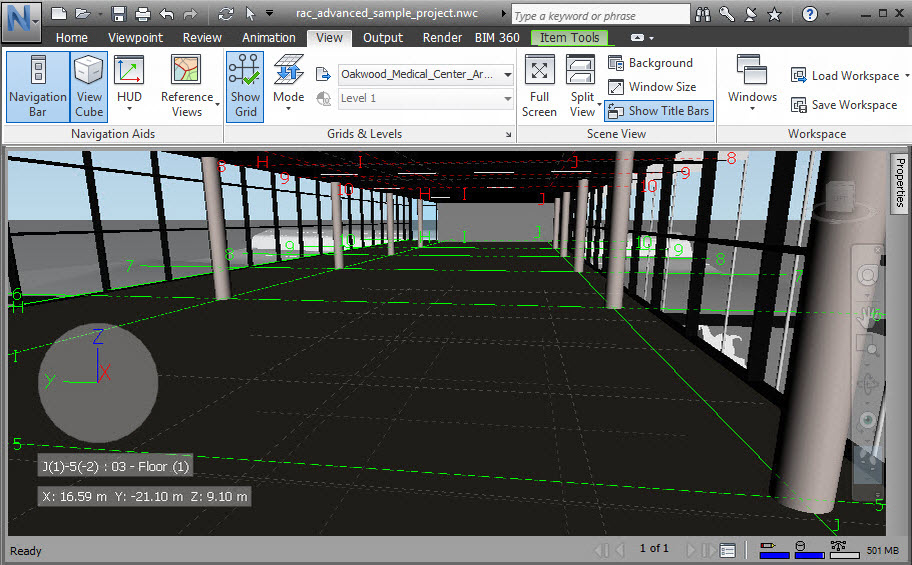

Projeção da câmera em perspectiva de grades e níveis

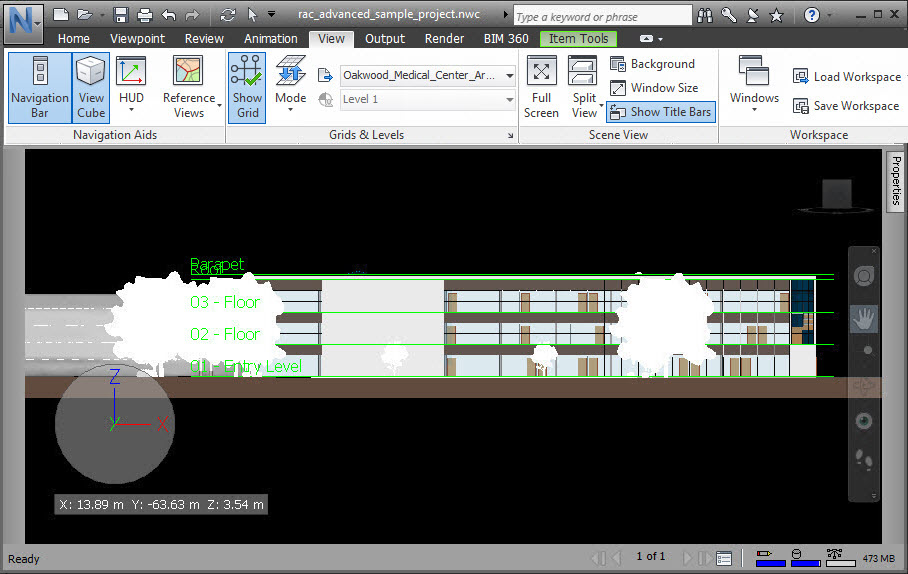

Projeção da câmera ortogonal de grades e níveis
