Para configurar simuladores de máquinas CNC de coluna dupla

Configure os simuladores de inspeção.

No PowerInspect, a guia Simular Programa permite simular a sequência de inspeção de forma a verificar se há problemas no caminho do apalpador antes de executar em um dispositivo de medição controlado por CNC/DCC. Quando você cria inspeções para máquinas CNC de coluna dupla, a aba contém uma guia separada de simulador para cada coluna. Utilize o diálogo Configuração de Simulador Duplo para especificar qual simulador deve ser utilizado para verificar cada coluna da máquina.

1. Clique na guia Ferramentas > Simulador > Coluna dupla > Configuração de simulador.

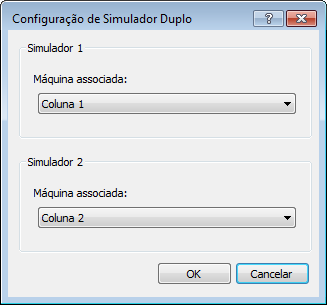

   O diálogo Configuração de Simulador Duplo é exibido.



2. Na lista Máquina associada para o Simulator 1, selecione o nome da coluna que você deseja exibir como Simulador 1.
3. Na lista Máquina associada para o Simulator 2, selecione o nome da coluna que você deseja exibir como Simulador 2.
4. Clique OK para salvar suas alterações e fechar o diálogo.
5. Clique na guia Ferramentas > Conexão > Conectar para conectar ambas colunas ao dispositivo de medição.
6. Selecione a guia Máquina.
7. Na lista Máquina, selecione Coluna 1.
8. Utilize as áreas Cabeçote, Ferramenta do apalpador e Ângulos do cabeçote para especificar as montagens de apalpador para a coluna.
9. Caso os nomes atribuídos às montagens não correspondam às definições de ferramenta no Servidor I++, clique em para mapear as ferramentas da simulação para as ferramentas I++.
10. Na lista Máquina, selecione Coluna 2 e repita os passos de 8 a 10 para a segunda coluna.
