Por padrão, o DRO exibe as coordenadas do centro do apalpador. Utilize esse diálogo para especificar a direção de compensação caso você tenha selecionado a caixa de verificação Compensar coordenadas do ponto de contato.
Nota: O DRO está disponível apenas para uso em máquinas CNC e Manuais.
Para especificar a direção em que você deseja aplicar a compensação:
- Clique na guia Ferramentas > painel Máquina > DRO.

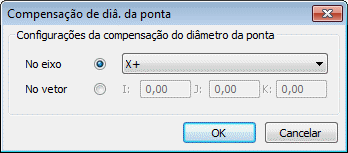

- No diálogo PowerInspect DRO, clique em Configurar compensação. O diálogo Compensação de diâ. da ponta é exibido.
- Selecione uma opção de compensação. Selecione:
- No eixo e selecione uma entrada na lista para aplicar compensação ao longo desse eixo mapeado.
- No vetor e insira um vetor para aplicar compensação na direção especificada.
- Clique OK para salvar suas alterações e fechar o diálogo. Quando a caixa de verificação Compensar coordenadas do ponto de contato está selecionada, as coordenadas são automaticamente compensadas pelo raio do apalpador na direção especificada.
