Utilize a página Acabamento de figura para criar um percurso de acabamento ou semi-acabamento que remove material de: laterais, bases de cavidades e topos de postiços. O percurso fatia a figura em alturas Z específicas e então cria um passo offset ou raster em cada altura Z.
Acabamento — Selecione as regiões do grupo de figura para acabamento.
Selecione uma região entre o seguinte:
- Paredes e planos — Realiza acabamento de: laterais de figuras, topos de postiços, e bases de cavidades.
- Paredes — Realiza acabamento somente de laterais de figuras.
- Planos — Realiza acabamento de topos de postiços e bases de cavidades.
Estilo plano — Selecione o estilo raster ou offset para remoção de material.
Selecione um Estilo entre o seguinte:

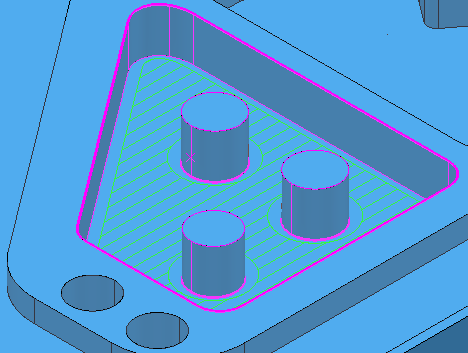

- Raster — Consiste em movimentos paralelos em linha reta no plano X - Y.

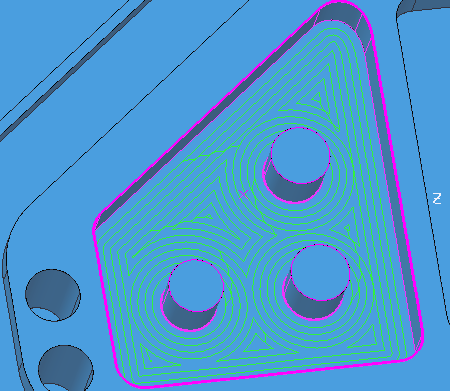

- Offset modelo — Limpa uma área com contornos gerados pelo offset repetido da camada inicial até que mais nenhum offset seja possível.
Isso produz um percurso que:
- Mantém constante carga de ferramenta e produção de cavaco
- Mantém direção de corte
- Evita usinar elevações de paredes pequenas ou finas
- Minimiza cortes de largura completa.
mas aumenta o número de subidas da ferramenta.

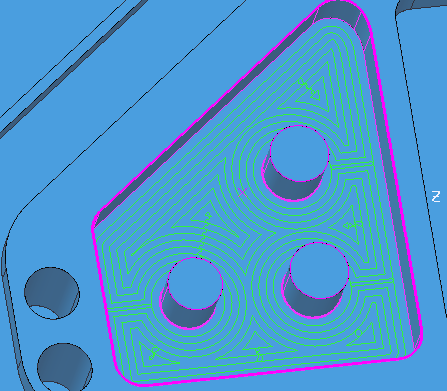

- Offset tudo — Produz um percurso offset que minimiza o número de subidas da ferramenta e funciona extremamente bem com materiais maleáveis.
Direção de corte — Selecione um estilo de fresamento para Perfil e Área.
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Tolerância — Insira um valor para determinar a precisão com que o percurso segue a figura.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Usinagem de resíduo — Selecione para alternar a estratégia para Acabamento de Resíduo de Figura e habilitar a página Resíduo, com as opções para usinagem de resíduo. Essa opção não está selecionada por padrão para essa estratégia.
Ignorar chanfros — Quando selecionado, os chanfros não são usinados.
Ignorar chanfros inativo.
Ignorar chanfros ativo.
Ignorar fillets superiores — Quando selecionado, os fillets superiores não são usinados.
Ignorar fillets superiores inativo
Ignorar fillets superiores ativo
