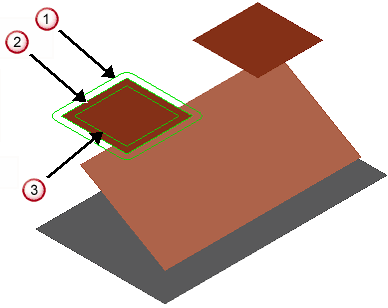

Na usinagem de perfil, você pode ter um offset negativo. Isso permite posicionar a ferramenta sobre a aresta da superfície e portanto produzir um percurso de perfil ao longo de uma curva. O exemplo a seguir utiliza uma Fresa de Topo de 20 mm e Posição da Base do Limite Inferior como Curva Diretriz.
Lateral como Aresta externa, Offset radial como 0.
Lateral como Aresta externa, Offset radial como -10 ou, Lateral como Aresta interna, Offset radial como -10.
Lateral como Aresta interna, Offset radial como 0.
Observando em detalhes, onde o círculo amarelo representa a seção transversal da ferramenta:
