Acabamento de Perfil

Utilize a página Acabamento de Perfil para escolher uma seleção de superfícies e perfilar em torno da porção externa dessas superfícies.

Nota: Essa técnica somente funciona em modelos de superfície (não em modelos de triângulo).

Todos os exemplos mostrados aqui apresentam um plano base invisível sob o modelo. Se nenhum plano base estiver presente, o percurso será diferente e em alguns casos nenhum percurso será criado.

Curva diretriz determina qual curva ou conjunto de curvas é utilizado para criar os movimentos de corte.

Lateral — Selecione a aresta da superfície a perfilar.

Lateral — Aresta interna

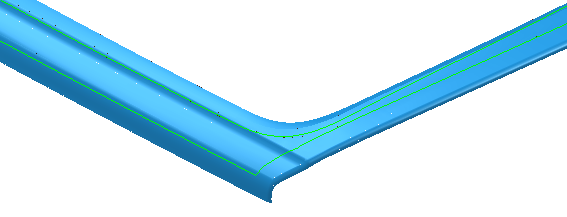

Lateral — Aresta externa

Offset radial — Insira o espaço entre a ferramenta e a curva de aresta da superfície.

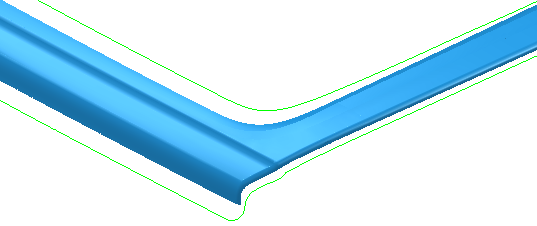

— Offset radial 0

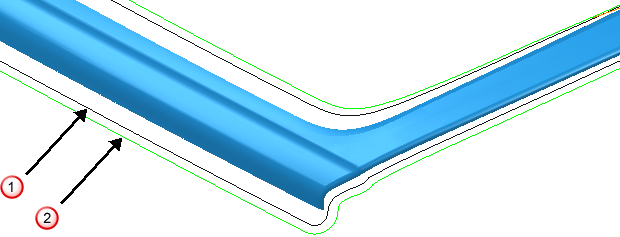

— Offset radial 5

Posição base — Selecione como determinar a posição inferior do passo de perfilagem.

superfície selecionada

Automático — Projeta a ferramenta na peça.

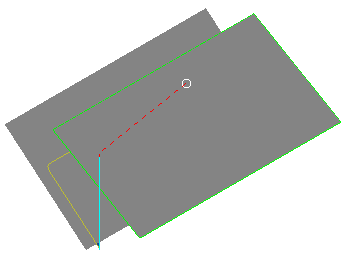

Caso a ferramenta não atinja a peça, nenhum percurso é produzido. Nesse caso, se não houver plano base, metade do percurso "desaparece".

Curva diretriz — Utiliza a aresta da superfície selecionada.

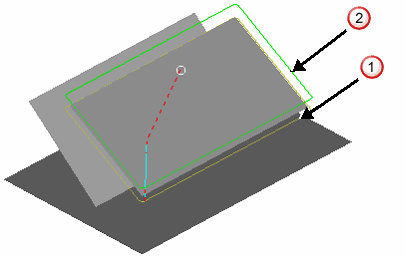

Offset axial — Insira a profundidade do percurso com relação às superfícies selecionadas. Assim, se você deseja que o percurso esteja acima das superfícies selecionadas, insira um valor positivo. Profundidade zero é onde a ferramenta toca as superfícies. Esta opção somente está disponível se você configurar Limite inferior como Curva diretriz. O seguinte percurso é criado se você selecionar os dois quadrados e possuir um plano base.

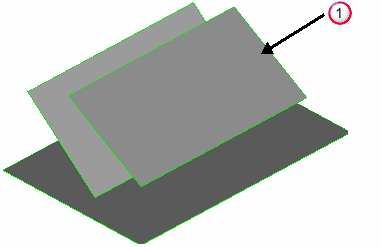

Selecionar um plano base resulta:

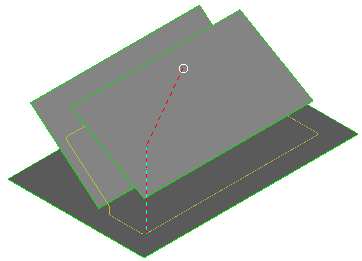

— Offset axial 0

— Offset axial 20

Tolerância de união de superfície — Insira um valor para separar a tolerância de usinagem da tolerância utilizada para definir o que é um gap entre superfícies. Se o espaço entre superfície for maior que a tolerância de usinagem, o PowerMill cria dois segmentos de percurso. Para assegurar um percurso contínuo através de um espaço, utilize uma Tolerância de união de superfície maior.

Verificação de invasão — Selecione essa opção para que o PowerMill verifique o percurso quanto a invasão ou desfaça a seleção para desativar verificação de invasão.

Tolerância de retração — Insira a distância máxima, normal à superfície, pela qual o percurso pode ser movido para encontrar uma posição segura. Caso invasões maiores que este valor sejam detectadas então a ferramenta será elevada axialmente para evitar a invasão.

Nota: Evasão de invasão move a ferramenta ao longo do eixo ferramenta. Retração move a ferramenta ao longo da normal da superfície.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Passo vertical máximo — Insira a distância máxima entre passos sucessivos.

Nota: Essa opção não está disponível se Modo na página Cortes múltiplos estiver configurado como Desligado.

Definir passo vertical a partir da ferramenta — Clique para definir automaticamente o passo vertical a partir da geometria da ferramenta.
