Um offset de fixação é uma referência especificada e aplicada a uma cópia de um percurso. Isso permite deslocar o percurso, sem precisar recalcular, para que possa ser usinado numa nova posição. Um offset de fixação também permite executar ajustes de última hora na posição de um percurso, pois você pode utilizar o controlador da máquina ferramenta para modificar os valores do offset de fixação no arquivo de fita.
O PowerMill possui dois níveis de Offset de fixação com um relacionamento principal-secundário:
- A guia Offset de fixação é a guia principal e suas configurações definem os offsets de fixação herdados pelas guias secundárias de Offset de fixação.
- Existe uma guia secundária de Offset de fixação disponível através de cada diálogo de Programa NC. A guia permite especificar os offsets de fixação que você pode aplicar aos percursos no programa NC associado.

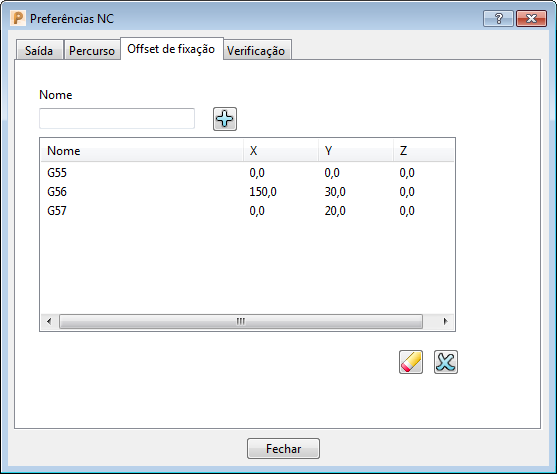

Para exibir a guia principal, clique com o botão direito em Programas NC no Explorer e selecione Preferências > guia Offset de fixação.
Essa guia contém o seguinte:
Nome — Insira o nome do offset de fixação.
Os nomes especificados para os offsets de fixação precisam ser reconhecidos pelo arquivo de opção que escreve o programa NC. Por exemplo, um arquivo de opção para um controlador de máquina ferramenta Fanuc reconhece códigos G (como G55, G56 e G57).
Adicionar Offset de Fixação — Clique para adicionar o offset de fixação à tabela Offset de fixação.
Tabela de offset de fixação— A tabela mostra cada offset de fixação e suas coordenadas. Para inserir ou modificar uma coordenada, insira as coordenadas nos campos X, Y ou Z.
Você pode deixar os campos X, Y e Z em branco e especificar as coordenadas no controlador da máquina ferramenta.
Restaurar Offset de Fixação — Clique para restaurar as coordenadas do offset de fixação selecionado para 0.0.
Apagar Offset de Fixação — Clique para apagar o offset de fixação selecionado da tabela de Offset de fixação.
