Um offset de fixação é uma referência especificada e aplicada a uma cópia de um percurso. Isso permite deslocar o percurso, sem precisar recalcular, para que possa ser usinado numa nova posição. Um offset de fixação também permite executar ajustes de última hora na posição de um percurso, pois você pode utilizar o controlador da máquina ferramenta para modificar os valores do offset de fixação no arquivo de fita.
Caso deseje usinar o mesmo percurso mais do que algumas vezes, você deve utilizar a opção Mover na guia Transformar Percurso.
O PowerMill possui dois níveis de guia Offset de fixação com uma relação principal-secundário:
- Esse diálogo de Offset de Fixação deriva do diálogo principal de Offset de fixação. Herda todos os offsets de fixação já especificados na guia principal de Offset de fixação.
Após criar um programa NC, o diálogo secundário de Offset de fixação associado ao programa NC não continua a herdar alterações realizadas na guia principal de Offset de fixação. Para herdar alterações subsequentes, selecione o botão Restaurar para padrão.
- A guia principal de Offset de fixação não herda alterações feitas no diálogo secundário deOffset de fixação. Você pode exibir a guia principal de Offset de fixação clicando com o botão direito em Programas NC no Explorer e selecionando Preferências NC > guia Offset de fixação.

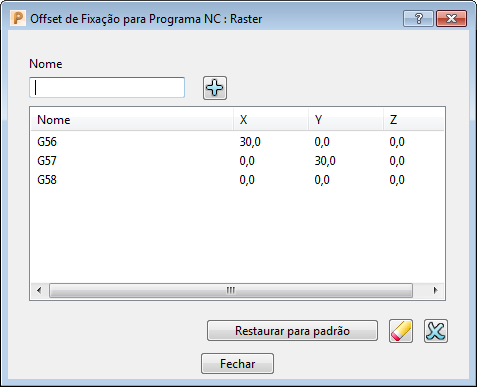

Para exibir esse diálogo, clique com o botão direito num programa NC no Explorer e selecione Editar > Offsets de Fixação.
Esse diálogo contém o seguinte:
Nome — Insira o nome do offset de fixação.
Os nomes especificados para os offsets de fixação precisam ser reconhecidos pelo arquivo de opção que escreve o programa NC. Por exemplo, um arquivo de opção para um controlador de máquina ferramenta Fanuc reconhece códigos G (como G55, G56 e G57).
Adicionar Offset de Fixação — Clique para adicionar o offset de fixação à tabela Offset de fixação.
Tabela de offset de fixação— A tabela mostra cada offset de fixação e suas coordenadas. Para inserir ou modificar uma coordenada, insira as coordenadas nos campos X, Y ou Z.
Você pode deixar os campos X, Y e Z em branco e especificar as coordenadas no controlador da máquina ferramenta.
Restaurar para padrão — Clique para restaurar os offsets de fixação criados na guia principal de Offset de fixação. Qualquer edição ou Offset de fixação adicional criado no diálogo secundário de Offset de fixação são apagados.
Restaurar Offset de Fixação — Clique para restaurar as coordenadas do offset de fixação selecionado para 0.0.
Apagar Offset de Fixação — Clique para apagar o offset de fixação selecionado da tabela de Offset de fixação.
