Para aplicar um offset de fixação

Este exemplo mostra como criar e aplicar offsets de fixação a percursos utilizando o modelo Channels.dgk da pasta de Exemplos.

Criar e adicionar percursos a um programa NC

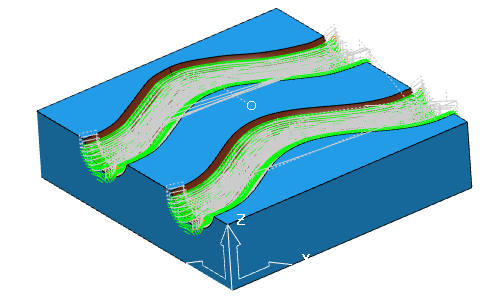

1. Antes de poder aplicar offsets de fixação, você precisa criar os percursos relevantes para usinar o canal:
   • Desbaste — Percurso de desbaste utilizando uma ferramenta toroidal com diâmetro 15, raio da ponta 1 e comprimento 75.
   • Redesbaste — Percurso de redesbaste utilizando uma ferramenta esférica com diâmetro 15 e comprimento 75.
   • Acabamento Inclinado e Raso — Percurso de acabamento inclinado e raso utilizando uma ferramenta esférica com diâmetro 10 e comprimento 50.



2. Crie quatro percursos idênticos:
   1. No Explorer, clique com o botão direito no percurso de desbaste e selecione Configurações para exibir o diálogo Desbaste do Modelo.
   2. No diálogo, clique em para criar uma cópia do percurso.
   3. Clique em Calcular.
   4. Sem fechar o diálogo, clique em .
   5. Clique em Calcular.

      Isso cria outra cópia do percurso. Repita o procedimento até obter quatro instâncias do percurso de Desbaste.

3. Repita o passo 1 para criar quatro percursos de redesbaste e quatro percursos de acabamento inclinado e raso.
4. Crie um programa NC.
   1. No Explorer, clique com o botão direito em Programas NC e selecione Criar Programa NC.

      Isso exibe o diálogo Programa NC.

   2. No diálogo Programa NC, insira o nome: Canal com offsets de fixação.
   3. Clique em Aceitar.
5. No Explorer, selecione todos os percurso, clique com o botão direito e selecione Adicionar a > Programa NC.

Criar e aplicar offsets de fixação

1. Crie os offsets de fixação:

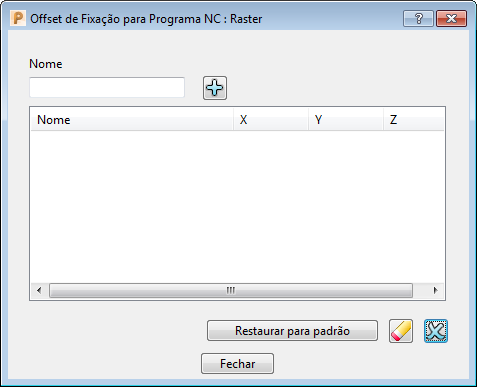

   1. No diálogo Programa NC selecione . Isso exibe o diálogo Offset de Fixação para Programa NC.



   2. No campo Nome insira G55 e clique em .
   3. Na tabela de Offset de fixação clique no campo X, insira 300 e então pressione Enter.
2. Repita o passo 1 para criar mais dois offsets de fixação:
   • G56 com valor Y de 300.
   • G57 com valor X de 300 e valor Y de 300.
3. Clique em Fechar.
4. Aplique os offsets de fixação aos percursos no programa NC.
   1. No diálogo Programa NC, clique em . Isso exibe os percursos na tabela Percursos do Programa NC na janela redimensionável Tabela de percursos.
   2. Na janela Tabela de percursos, selecione Desbaste_1 e no diálogo Programa NC selecione G55 na lista Offset de fixação.



      Isso aplica o offset de fixação G55 ao percurso Desbaste_1.

5. Selecione Desbaste_1_1 e aplique o offset de fixação G56.
6. Selecione Desbaste_1_1_1 e aplique o offset de fixação G57.
7. Repita o processo para aplicar os offsets de fixação ao restante dos percursos.

   Não aplique offsets de fixação aos percursos originais. Aplique G55 a percursos que terminam em _1, G56 a percursos que terminam com _1_1, e G57 a percursos que terminam com _1_1_1.

8. No diálogo Programa NC, clique em Aplicar.

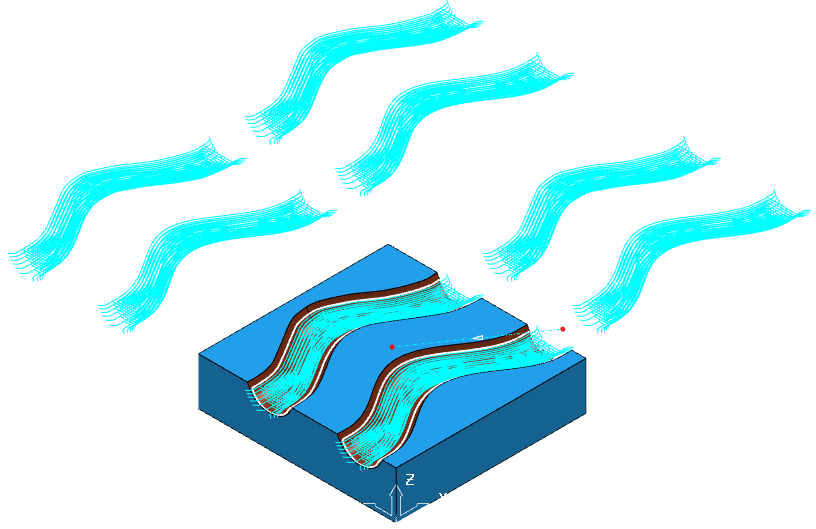

9. Para exibir os percursos nas suas novas posições, exiba () o programa NC Canal com offsets de fixação.
