Visualizando percursos por altura Z

Este exemplo mostra como visualizar percursos por altura Z, e como utilizar o diálogo Alturas Z. Utiliza o modelo flats.dgk da pasta de Exemplos.

1. Defina um Bloco em torno do modelo.
2. Crie uma estratégia de Desbaste do Modelo, e:
   1. Configure Estilo como Offset tudo.
   2. Configure o valor do Passo lateral como 5.0.
   3. Criar uma fresa de topo com Diâmetro 5.0.

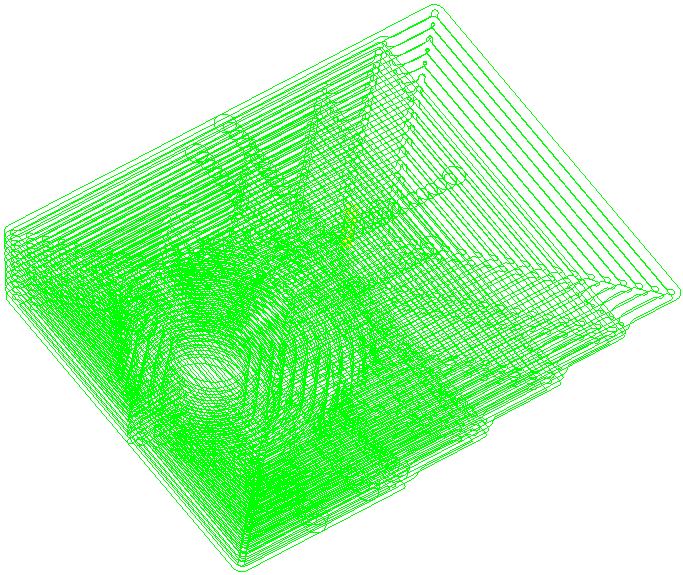

   4. Clique Calcular para criar o percurso.

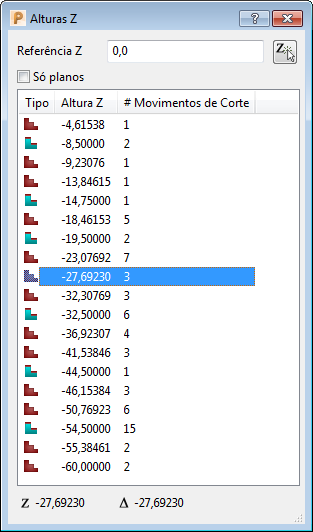

3. Selecione guia Percurso > painel Exibir > Visualizar por Altura Z para exibir o diálogo Alturas Z. As alturas Z disponíveis no percurso são exibidas na lista Altura Z.

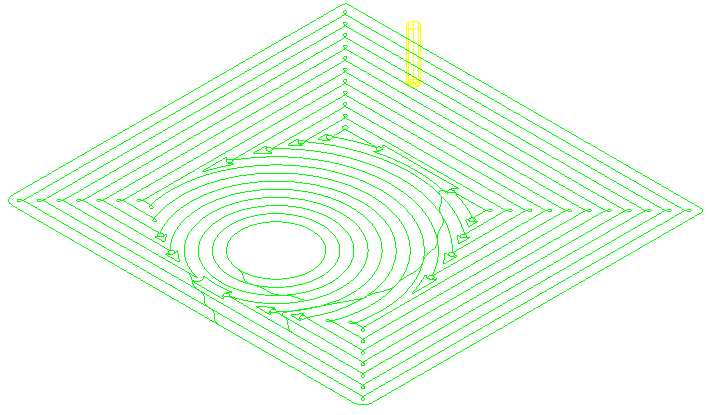

4. Circule pela lista para visualizar o segmento de percurso numa altura Z em particular.



Você também pode:

1. Inserir uma Referência Z para visualizar o segmento do percurso mais próximo do valor inserido.
2. Clicar em para selecionar uma altura Z no modelo a ser utilizada como a referência Z.
3. Selecionar Só planos para visualizar os segmentos do percurso associados apenas a regiões planas do modelo.

Nota: Se você selecionar um segmento e então selecionar guia Percurso > painel Exibir > Visualizar por Altura Z, a janela gráfica exibe a altura Z selecionada.
