Modos de traçado de percurso

Utilize os itens em guia Percurso > painel Exibir para exibir e visualizar vários aspectos do percurso ativo.

Percurso

Clique na guia Percurso > painel Exibir > Percurso para exibir o percurso ativo.

Ligações

Clique na guia Percurso > painel Exibir > Ligações para exibir as ligações para o percurso ativo.

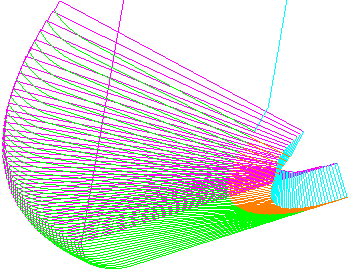

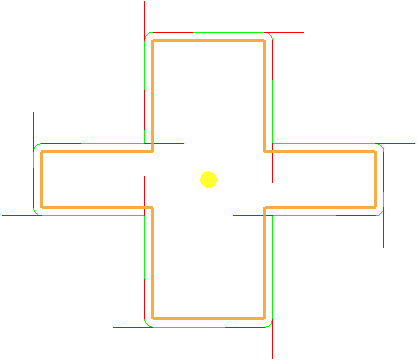

Percurso com movimentos de corte, entradas/saídas e ligações desenhados:

Ligações de percurso não desenhadas:

Dica: Omitir as ligações é útil ao tentar visualizar aproximações ou movimentos de corte do percurso.

Aproximações

Clique na guia Percurso > painel Exibir > Aproximações para exibir as aproximações de percurso para o percurso ativo.

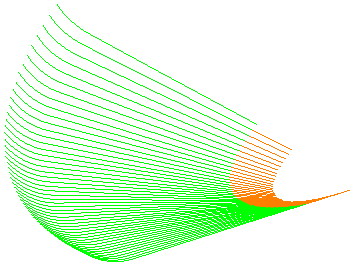

Movimentos de corte e aproximações do percurso desenhados, mas ligações de percurso não desenhadas:

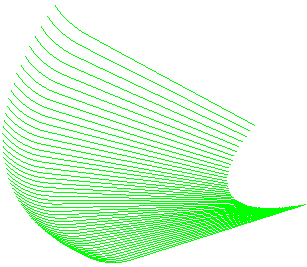

Ligações de percurso não desenhadas:

Nota: As aproximações do percurso não são desenhadas, mas os movimentos de corte são.

Dica: Omitir as aproximações é útil ao tentar visualizar ligações ou movimentos de corte do percurso.

Exibir

Utilize as seguintes opções na guia Percurso > painel Exibir > menu Exibir para exibir elementos de percurso:

• Movimentos de Corte — Desenha os movimentos de corte do percurso para o percurso ativo.

  Percurso com movimentos de corte, entradas/saídas e ligações desenhados:

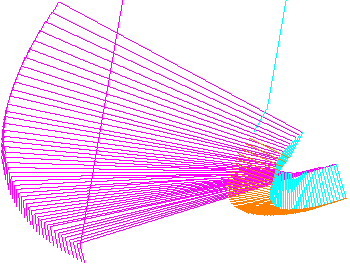

  Movimentos de corte do percurso não desenhados:



Nota: As entradas, saídas e ligações do percurso são desenhadas.

Dica: Omitir os movimentos de corte é útil ao tentar visualizar entradas, saídas ou ligações do percurso.

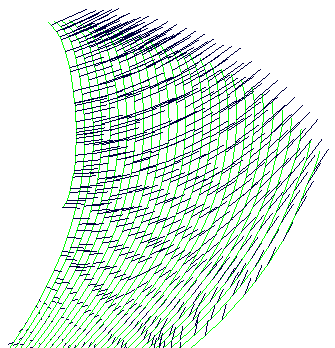

• Eixos Ferramenta — Traça o eixo da ferramenta em cada ponto de percurso permitindo a visualização da mudança de orientação da ferramenta:



• Normais de Contato — Traça as normais de contato em cada ponto de percurso em vermelho.



Nota: Esta opção está disponível apenas se você selecionar Normais de Contato no diálogo Distribuição de Ponto . As normais de contato são os vetores I, J, K.

• Normais de Orientação — Desenha o vetor de orientação da ferramenta.



  Se você combinar isso com simulação do percurso (utilizando Simular do Início no menu individual de percurso), exibe a orientação da ferramenta.



Dica: Isso é útil para visualizar orientação de contato da ferramenta ao utilizar um cabeçote de máquina assimétrico.

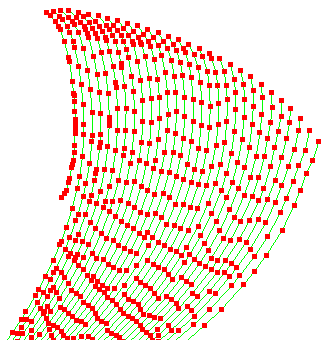

• Pontos — Exibe cada ponto de percurso para o percurso ativo em vermelho, e traça os centros de arco em azul. São utilizados para visualização de densidade de ponto.

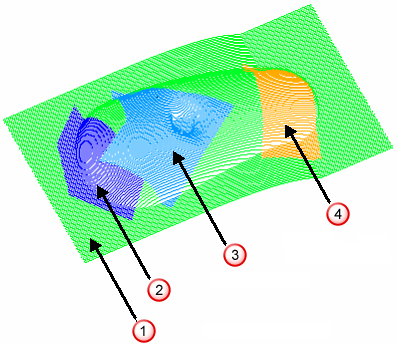

• Avanços — Exibir os movimentos de corte em cores diferentes representando o avanço nessas áreas como uma porcentagem do avanço padrão.



  • Avanço 100%
  • Avanço 40%
  • Avanço 60%
  • Avanço 150%

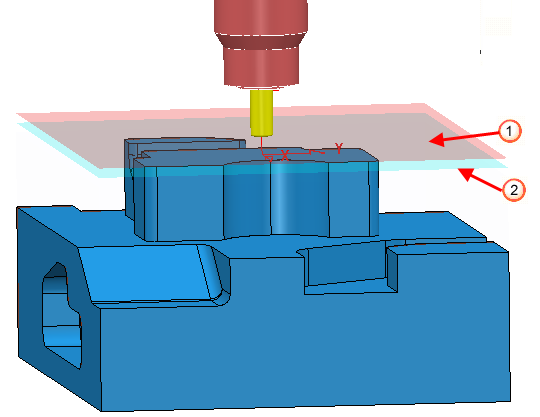

• Superfície de Rápido — Traça a superfície da área segura.
• Superfície de mergulho — Traça a superfície além da qual os movimentos de mergulho são realizados. Essa é a região do espaço além da qual movimentos de aproximação são realizados no avanço de mergulho.



  Superfície de rápido desenhada com opacidade 25.

  Superfície de mergulho desenhada com opacidade 25.

Dica: Utilize a barra deslizante na guia Área segura do diálogo Conexões de percurso para definir o nível de opacidade da superfície.

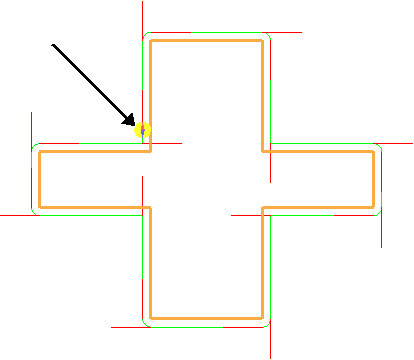

• Percurso Compensado — Desenha o percurso exibindo compensação de raio completo ou de desgaste.
• Caminho de Contato — Exibe o traçado dos pontos de contato do percurso em vermelho.
  Nota: Esta opção está disponível apenas se você selecionar Normais de Contato no diálogo Distribuição de Ponto . As normais de contato são os vetores I, J, K.
• Seções em colisão — Traça as seções em colisão do percurso em uma cor diferente. Seções em colisão são aquelas entre a peça e a ferramenta, o suporte ou a máquina. Clique na guia Início > painel Verificação > Seções em colisão para exibir uma lista de seções em colisão para o percurso ativo.

Visualizar por Altura Z

Clique na guia Percurso > painel Exibir > Visualizar por Altura Z para visualizar o percurso ativo em uma altura Z específica.
