Diálogo Opções de Rampa

O diálogo Opções de Rampa permite especificar como a ferramenta acessa o material em rampa.

Existem vários diálogos de Opção de Rampa:

Diálogo Opções de Rampa da Primeira Entrada disponível clicando no botão Opções de Rampa :

• Na área Primeira entrada separada da guia Entradas do diálogo Conexões de percurso.
• Na área Primeira entrada separada da página Primeira e última aproximações de um diálogo de estratégia.

Diálogo Opções de Rampa de Entrada disponível clicando no botão Opções de Rampa :

• Na guia Entradas do diálogo Conexões de percurso.
• Na página Entrada de um diálogo de estratégia.

Diálogo Opções de Rampa de Saída disponível clicando no botão Opções de Rampa :

• Na guia Saídas do diálogo Conexões de percurso.
• Na página Saída de um diálogo de estratégia.

Diálogo Opções de Rampa da Última Saída disponível clicando no botão Opções de Rampa :

• Na área Última saída separada da guia Saídas do diálogo Conexões de percurso.
• Na área Última saída separada da página Primeira e última aproximações de um diálogo de estratégia.
Nota: Configure Escolha como Rampa para habilitar o botão Opções de rampa.

Esses diálogos são semelhantes. O diálogo Opções de Rampa de Entrada e o diálogo Opções de Rampa de Saída apresentam duas guias: 1a Escolha e 2a Escolha. O diálogo Opções de Rampa da Primeira Entrada e o diálogo Opções de Rampa da Última Saída não são diálogos com guias.

As guias 1a Escolha e 2a Escolha oferecem a mesma funcionalidade, permitindo criar um movimento de Rampa alternativo (Percurso, Linha ou Círculo). Por exemplo, se você configurar Entrada como Rampa e o PowerMill não puder criar devido a invasão, então o movimento em rampa alternativo especificado na guia 2a escolha é utilizado. Se esse movimento também invadir, o PowerMill tenta a opção de 2a Escolha na guia Entradas do diálogo Conexões de percurso.

Seguir — Selecione como controlar a direção da rampa.

Percurso — Os movimentos de rampa seguem o perfil do percurso.

Linha — Os movimentos de rampa são normais à direção de corte nesse ponto. Se a linha solicitada não puder ser ajustada à área, então a opção Percurso é utilizada automaticamente.

Círculo — Os movimentos de rampa são circulares. Se o círculo solicitado não puder ser ajustado à área, então o método Linha é utilizado automaticamente.

Máx. Ângulo Zig — Insira o ângulo de descida formado conforme a ferramenta se move em rampa para o bloco.

Somente Segmentos Fechados — Quando selecionado, os movimentos em rampa são inseridos apenas em segmentos fechados de percurso.

Diâmetro do círculo (UDF) — Insira o diâmetro do círculo utilizando unidades de diâmetro da ferramenta (UDFs).

Nota: Unidades de diâmetro da ferramenta é a distância relativa ao diâmetro da ferramenta. Uma ferramenta de 10 mm e UDF 2 resulta num valor real de 20 mm.

Altura da Rampa — Isso é medido com relação ao eixo ferramenta. Para usinagem 3-eixos, o eixo ferramenta está no eixo Z. Para usinagem multi-eixos, a direção do eixo ferramenta é especificada no diálogo Eixo Ferramenta.

Tipo — Selecione como determinar a altura a partir da qual a rampa desce.

• Incremental — A altura acima do material removido para o início da rampa.
• Segmento — O início da rampa é na mesma altura que o final do segmento de percurso anterior, contanto que seja maior que o segmento do percurso pelo valor especificado no campo Altura.
• Segmento Incremental — O início da rampa é na mesma altura que o final do segmento de percurso anterior mais a altura especificada no campo Altura.
  Nota: A rampa sempre começa a partir de uma altura que é maior ou igual à altura especificada no campo Altura mais a altura do segmento de percurso.

Altura — Insira a altura do início da rampa acima da opção selecionada na caixa Tipo.

Comprimento da rampa finito — Quando selecionado, insira um comprimento máximo de rampa. Quando não selecionado, a ferramenta desce em rampa num único passo.

Nota: Normalmente o Comprimento da Rampa deve ser maior que o diâmetro da ferramenta para permitir que aparas sejam removidas debaixo da ferramenta.

Comprimento — Insira o comprimento máximo da rampa. Isso determina o número de movimentos zig e zag necessários na rampa. Este valor é representado em Unidades de Diâmetro da Ferramenta.

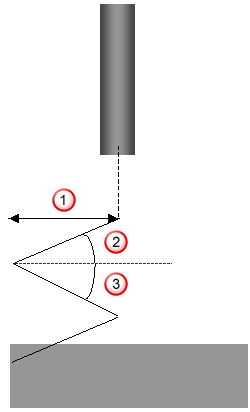

Comprimento de rampa

Ângulo zig

Ângulo zag

Nota: Unidades de diâmetro da ferramenta é a distância relativa ao diâmetro da ferramenta. Uma ferramenta de 10 mm e UDF 2 resulta num valor real de 20 mm.

Ângulo zag independente — Quando selecionado, você pode inserir um Ângulo Zag diferente do Ângulo Zig. Quando não selecionado, o Ângulo Zag é o mesmo que o Ângulo Zig. O segundo ângulo de descida é utilizado caso a ferramenta não alcance o início do segmento de percurso num único passo.

Máximo — Insira o ângulo de descida formado conforme a ferramenta acessa o bloco em rampa. É especificado da mesma maneira que o Ângulo Zig (cosnulte Comprimento).

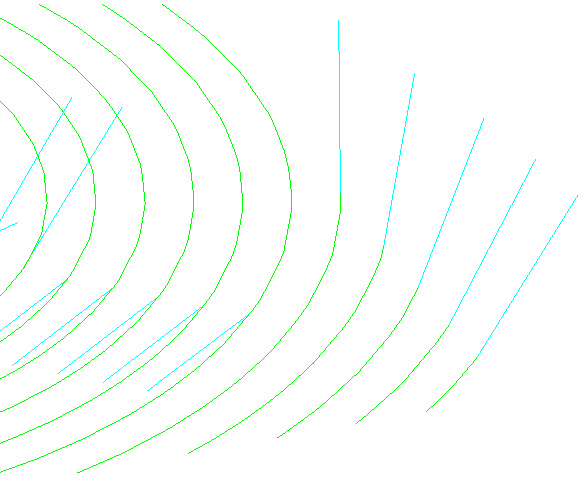

Estender — Selecione para estender os movimentos de rampa no início ou final de um percurso. Se você configurar Seguir como Percurso, essa opção estende uma Entrada em Rampa (ou Saída) para o final (ou início) do seu segmento de percurso associado.

Sempre em Rampa — Selecione para sempre executar rampa para o primeiro ponto de um segmento que esteja dentro do bloco. Isso substitui movimentos de mergulho por movimentos em rampa. Essa opção somente está disponível no diálogo Opções de Rampa de Entrada.
