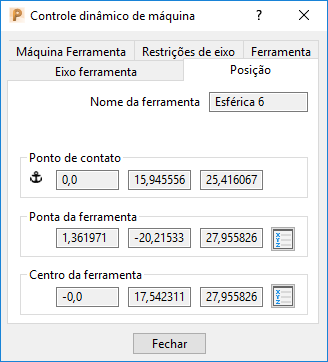

A guia Posição no diálogo Controle dinâmico de máquina exibe a posição da ferramenta nos eixos X, Y e Z (com relação ao plano de trabalho ativo). Os valores são atualizados automaticamente quando você utiliza alças de manipulação para ajustar a posição da ferramenta.
Essa guia contém o seguinte:
- Nome da ferramenta — O nome da ferramenta.
- Ponto de contato — Exibe o ponto de contato entre a ferramenta e o modelo
. - Ponta da ferramenta — Exibe a posição da ponta da ferramenta
. - Centro da ferramenta — Exibe a posição do centro da ferramenta
.A caixa Centro da ferramenta somente é exibida ao simular uma ferramenta com ponta esférica, como uma ferramenta esférica.
Ponto âncora — Esse ícone indica qual ponto está sendo utilizado pelo PowerMill como centro de rotação quando você move a máquina ferramenta. Aparece nas seguintes áreas:- Ponto de contato — Quando a ferramenta está em contato com o modelo.
- Ponta da ferramenta — Quando a ferramenta não está em contato com o modelo e a ferramenta simulada apresenta uma ponta não-esférica, como uma ferramenta toroidal.
- Centro da ferramenta — Quando a ferramenta não está em contato com o modelo e a ferramenta simulada apresenta uma ponta esférica, como uma ferramenta esférica.
Posição — Clique para exibir o diálogo Posição. O diálogo permite definir a posição da ferramenta especificando a posição da ponta ou centro da ferramenta. O diálogo pode ser utilizado para especificar a posição da ferramenta em vez de utilizar alças de manipulação.
Dica: Pode ser útil utilizar alças de manipulação para definir a posição da ferramenta de maneira aproximada e então utilizar a guia Posição para especificar a posição da ferramenta de maneira mais precisa.
