Acabamento de Porta em Mergulho

Utilize a página Porta do diálogo Acabamento de Porta em Mergulho para especificar as opções para acabamento por mergulho dentro de uma porta.

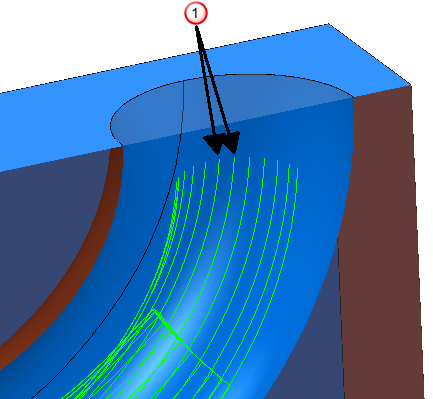

Padrão — Selecione um padrão para especificar a posição da porta e a orientação da usinagem subsequente. O padrão serve três propósitos:

1. Indica a porta a usinar.
2. Controla a orientação das camadas. As camadas são normais ao padrão. Se você utilizar Limites do Plano de Trabalho então os planos de trabalho cancelam o padrão.
3. Determina qual extremidade da porta é usinada primeiro.

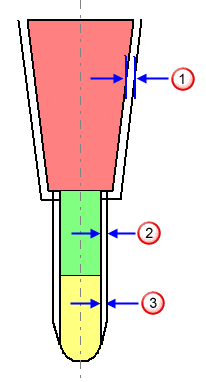

Folga da ferramenta — Insira a folga de haste e suporte da ferramenta. Isso é em acréscimo a qualquer Sobremetal definido e é adicionado à lateral da ferramenta para evitar colisão com cristas ou material não usinado. O valor de folga controla quanto o PowerMill altera o eixo ferramenta para que seja seguro.

Folga do suporte

Folga da haste

Folga de Eixo da Ferramenta

Nota: O PowerMill adiciona automaticamente uma pequena folga cônica em torno da base do eixo da fresa. O comprimento da porção cônica é o mesmo que o raio da ferramenta.

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Sobremetal — Insira a quantidade de material a ser deixada no modelo, dentro da tolerância, durante verificação de invasão.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Passo transversal — Insira a distância entre passos subsequentes de usinagem na circunferência da porta. Cada passo num percurso de Acabamento de Porta em Mergulho segue em torno da porta.

- Passagem

Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.

Nota: Se você inserir o valor manualmente, o botão muda para .

Passo vertical — Não está disponível pois segmentos do percurso atravessam enquanto fluem na direção da curva de espinha.

Prever — Exibe o padrão utilizado para criar o percurso.

Mostrar — Selecione para exibir a pré-visualização do padrão.
