Utilize a página Offset para criar movimentos de corte aplicando offset ao modelo ou bloco. As opções disponíveis dependem da estratégia selecionada:
Configurações Avançadas de Offset
Manter direção de corte — Selecione esta opção para manter a direção de corte especificada na área Direção de corte. Desmarque essa opção para permitir que o PowerMill crie um percurso com menos subidas de ferramenta. O PowerMill irá aderir à direção de corte o quanto possível, mas prioridade será dada a menos subidas de ferramenta. Para estratégias de desbaste e acabamento de figura, essa opção está disponível somente quando você configura Estilo como Offset modelo ou Offset tudo na página principal do diálogo de estratégia.

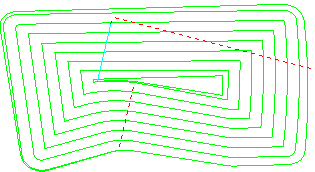

Espiral — Selecione essa opção para permitir que movimentos em espiral ocorram (onde os offsets originais são fechados e apresentam aninhamento um a um). O exemplo a seguir compara um percurso com espiral desabilitada e então habilitada. Para estratégias de desbaste e acabamento de figura, essa opção somente está disponível se você configurar Estilo como Offset modelo na página principal do diálogo de estratégia.
Remover Cristas — selecione esta opção para garantir que não existam cristas salientes de material durante o cálculo do percurso. Se uma crista for detectada, o percurso usa um passo lateral da variável na região para remover as cristas. Em regiões onde não há detecção de cristas, será usado o passo lateral que foi especificado.
Usinar menor primeiro — Selecione essa opção para usinar as ilhas menores de material primeiro para evitar dano à ferramenta.
Estilo — Selecione o tipo de offset. Essa opção somente está disponível para estratégias de Desbaste em Curva.
Offset modelo — Aplica offset aos segmentos em contato com o modelo. Isso produz um percurso que mantém constante carga de ferramenta, direção de corte e produção de cavaco. Essa opção aumenta o número de subidas.
Offset e minimizar movimentos aéreos — Aplica offset a todos os segmentos e minimiza movimentos aéreos. Cada área é usinada com um mergulho no início do percurso. Isso produz um percurso que minimiza o número de subidas e funciona extremamente bem para materiais maleáveis. Isso funciona bem se a direção de corte não for importante, pois é difícil manter a direção de corte se você não pode levantar a ferramenta.
Offset e manter direção de corte — Aplica offset a todos os segmentos e mantém a direção de corte. Isso introduz subidas adicionais quando necessário para manter a direção de corte. Caso você deseje utilizar usinagem trocoidal (consulte Carga de Ferramenta), precisa selecionar essa opção.
Direção de corte
Direção de corte — Selecione um estilo de fresamento para Perfil e Área:
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Direção
Direção — Selecione uma opção para controlar a direção de movimentos de offset.
- Auto — Selecione essa opção para que o PowerMill selecione a Direção automaticamente com base no fato de um macho ou cavidade estar sendo usinado. Um macho é definido como uma área cujas fronteiras mais externas estão TODAS fora do bloco.
- Para fora — Selecione para usinar a partir do perfil mais interno, seguindo para fora.
- Para dentro — Selecione para usinar a partir do perfil mais externo, seguindo para dentro.
