Carga de Ferramenta

Movimentos trocoidais são importantes ao trabalhar com ferramentas de carbeto sólido ao cortar com a lateral em vez de com a ponta. Essas ferramentas movem-se em alta velocidade e funcionam melhor ao tomar cortes profundos com um passo lateral pequeno. Isso significa que a ferramenta apresenta apenas um pequeno ângulo de ação. Assim que o ângulo de ação é aumentado, o risco de dano à ferramenta aumenta. Para minimizar danos à ferramenta, minimize o ângulo de ação. Você pode fazer isso de duas maneiras:

• Evitando cantos vivos.
• Evitando cortes em largura completa, ou mesmo cortes com um grande ângulo de ação que causam carga excessiva de ferramenta.

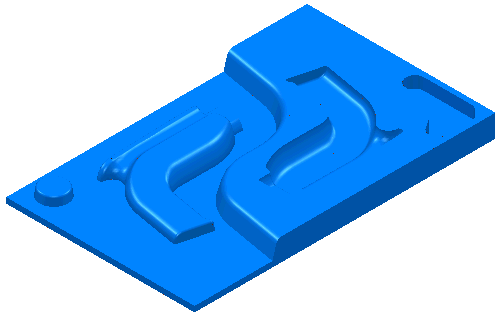

Existem diferentes mecanismos para evitar cantos vivos e carga de ferramenta. Observando o modelo Powerdrill.dgk da pasta de Exemplos do PowerMill:

Criando um percurso de Desbaste do Modelo utilizando um Estilo Offset modelo. Na página Alta Velocidade:

Suavização de perfil — não selecionado

Suavização raceline — não selecionado

Movim. trocoidais — não selecionado

Ligações — Linha Reta

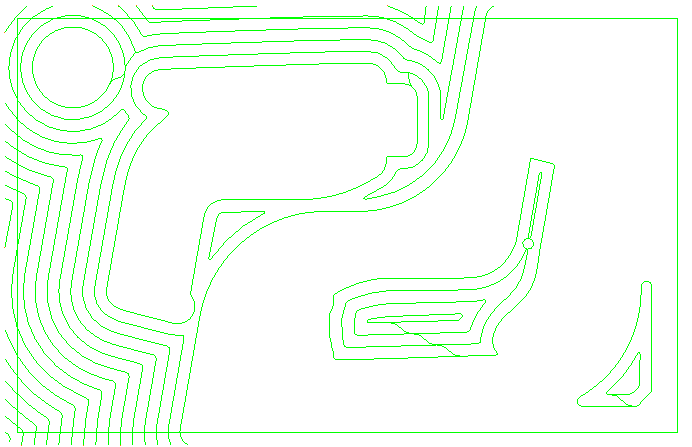

Esse percurso apresenta vários problemas, especialmente no caso de uma usinagem em alta velocidade, quando você tenta evitar alterações bruscas na direção da ferramenta:

1. As ligações de um offset para o seguinte são perpendiculares. Isso leva a uma mudança brusca na direção da ferramenta.

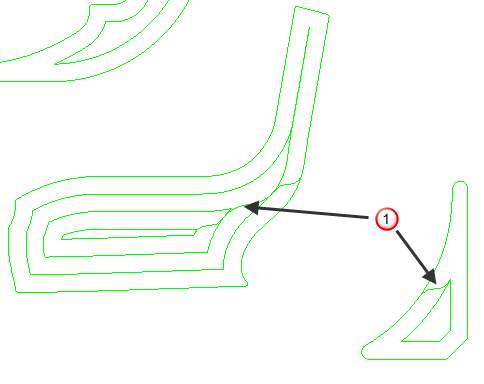

   — Ligações agudas

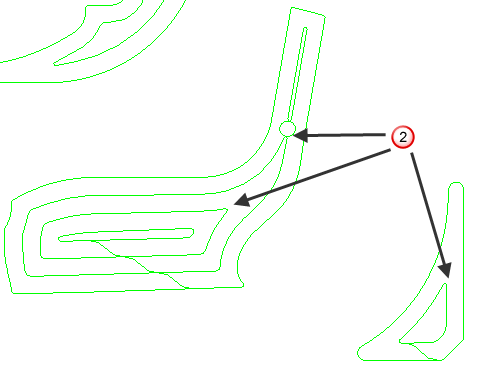

2. Existem muitos cantos vivos.



   — Cantos vivos

3. Existem muitos cortes em largura completa.



   — Cortes em largura completa

Opções para controlar tudo isso estão disponíveis na área Alta Velocidade do diálogo Desbaste do Modelo.

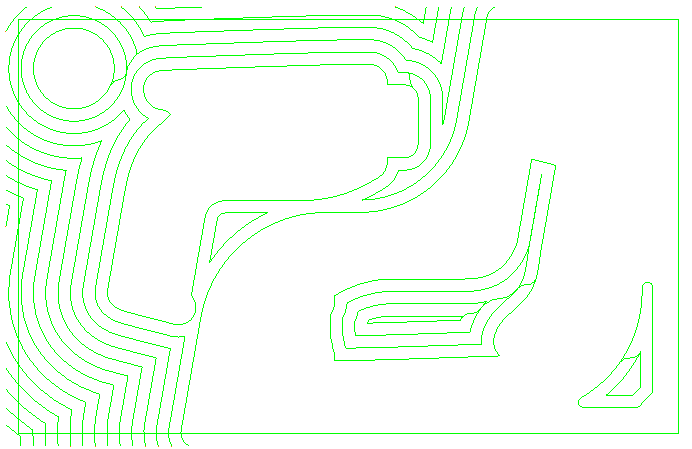

Na página Alta Velocidade:

Suavização de perfil — selecionado

Suavização raceline — não selecionado

Movim. trocoidais — não selecionado

Ligações — Suave

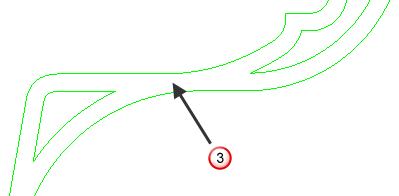

Visualizando em detalhe:

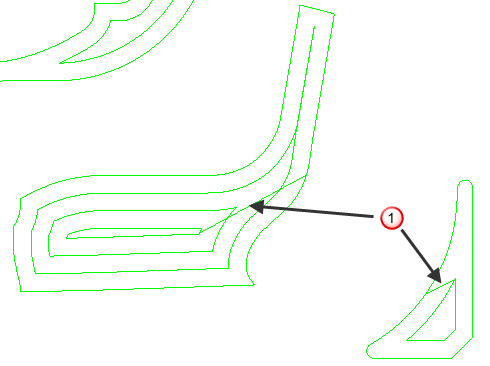

— Ligações suaves

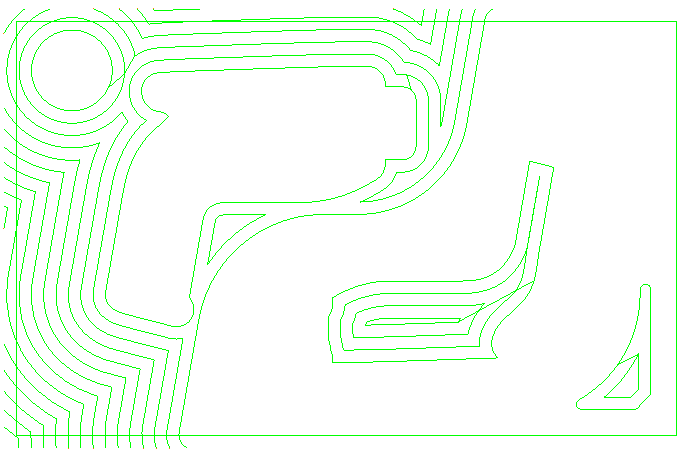

Na página Alta Velocidade:

Suavização de perfil — selecionado

Suavização raceline — selecionado

Movim. trocoidais — não selecionado

Ligações — Suave

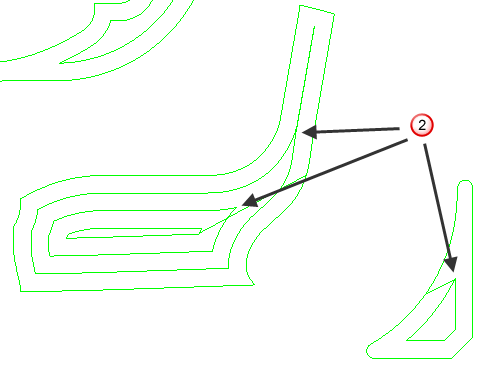

Visualizando em detalhe:

— Cantos suaves

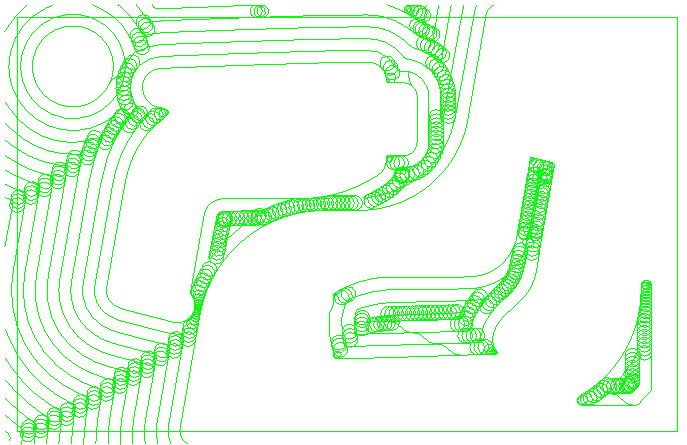

Na página Alta Velocidade:

Suavização de perfil — selecionado

Suavização raceline — selecionado

Movim. trocoidais — selecionado

Sobrecarga máxima 10%

Ligações — Suave

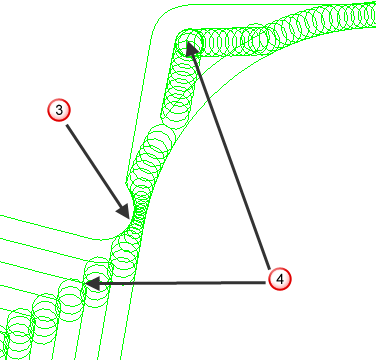

Quando a ferramenta se aproxima de sobrecarga, um caminho trocoidal é inserido para evitar a sobrecarga.:

— Canal estreito

— Canto vivo

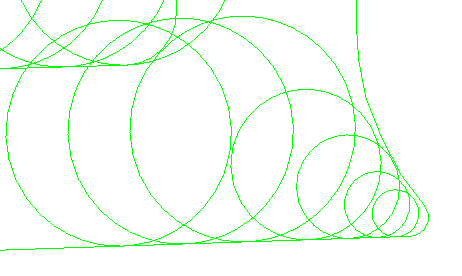

Visualizando um canto de forma ainda mais detalhada, você pode observar o caminho trocoidal mais facilmente.

Uma vez que alguma carga de ferramenta pode ser aceitável, ela pode ser controlada pela barra deslizante. A configuração padrão para a sobrecarga permitida é 10% do passo lateral existente. Assim, se você utilizar um passo lateral de 10 e uma sobrecarga permitida de 10%, movimentos trocoidais não começarão a aparecer até que uma condição de sobrecarga de 10% seja excedida.
