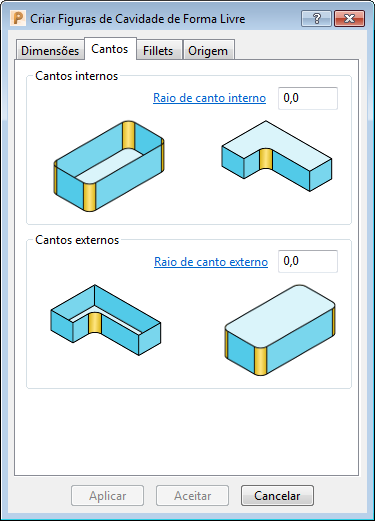

Utilize a guia Cantos do diálogo Criar Figura para aplicar fillet aos cantos de uma figura.
Nota: Essa funcionalidade somente está disponível para cavidades e postiços retangulares, circulares e de forma livre.
Raio de canto interno — Insira um valor para especificar o raio de fillet para os cantos internos da figura.
Figura de cavidade sem fillets nos cantos:
Figura de cavidade com fillet nos cantos internos:
Raio de canto externo — Insira um valor para especificar o raio de fillet para os cantos externos da figura.
Figura de cavidade sem fillets nos cantos:
Figura de cavidade com fillets nos cantos externos:
