Você pode criar figuras e modificar seus parâmetros utilizando o diálogo Criar Figura. Clique num botão de criação de figura na guia Editor de Figura para exibir o diálogo Criar Figura.
Você pode criar os seguintes tipos de figura:
Painel Criar Figuras 2D
Cavidade:
- Retangular
- Circular
- Forma livre
Postiço:
- Retangular
- Circular
- Forma livre
Ranhura
Face:
- Face de Fresamento Ilimitada
- Face de Fresamento Delimitada
Lado
Painel Criar Figuras de Torneamento
Perfil
Canal:
- Canal de Forma Livre
- Canal Paramétrico
Face de Torneamento
Furo

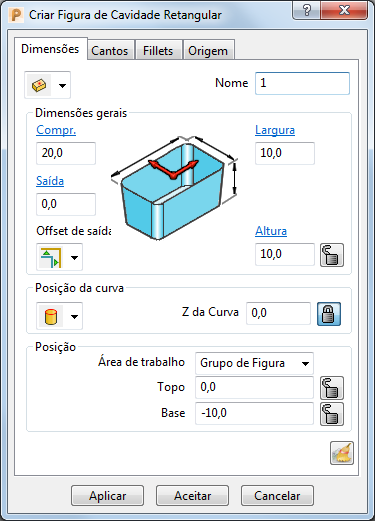

O diálogo Criar Figura é exibido, dependendo do tipo de figura.
Nota: O nome do diálogo e as opções presentes variam ligeiramente dependendo do tipo de figura.
Utilize as opções em cada guia para modificar os parâmetros da sua figura:
Dimensões — Especifica as propriedades físicas de uma figura.
Cantos— Especifica os raios de canto de uma figura.
Fillets — Especifica as propriedades de fillet ou chanfro de uma figura.
Origem — Especifica a posição da origem de uma figura.
