Como bloquear movimentos de entrada, saída e ligação e fazer edição seletiva

Bloquear entradas, saídas e ligações específicas impede que sejam editadas ao alterar conexões de todo o percurso.

Dica: Ao selecionar e editar entradas, saídas e ligações, elas permanecerão selecionadas para que você possa fazer outras alterações. Clique em qualquer lugar da janela gráfica para desmarcar entradas, saídas e ligações.

O exemplo a seguir mostra como editar e bloquear ligações específicas:

Nota: O mesmo princípio se aplica para edição e bloqueio de entradas e saídas de um percurso.

1. Com o cursor, desenhe uma caixa ao redor das ligações que deseja editar. As ligações selecionadas são exibidas em amarelo.



2. Edite as ligações:
   1. Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso.
   2. Selecione a guia Ligações
   3. Na lista 1a Escolha, selecione Arco circular.
   4. Clique em Aplicar ligações.



   Nota: As ligações editadas permanecem selecionadas.
3. Trave as ligações:
   1. No menu individual de Percurso no Explorer, selecione Editar > Travar movimentos de conexão > Entradas/saídas e ligações.
   2. Clique em qualquer lugar na janela gráfica para desfazer a seleção das ligações.
4. Editar as ligações de todo o percurso:
   Quando você altera as ligações de todo o percurso, as ligações bloqueadas não mudam.

   1. Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso.
   2. Selecione a guia Ligações
   3. Na lista 1a Escolha, selecione Incremental.
   4. Clique em Aplicar ligações.

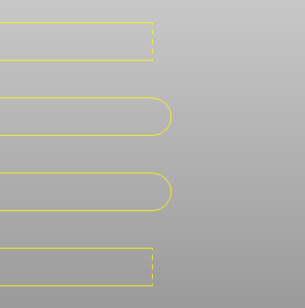

   Nota: Todas as outras ligações nesse exemplo alteram para Incremental, o que é indicado por linhas pontilhadas, mas as ligações bloqueadas permanecem como arcos circulares.

Para editar ligações bloqueadas:

1. Com o cursor, desenhe uma caixa ao redor das ligações bloqueadas que deseja editar. Apesar de estarem bloqueadas, selecioná-las dessa forma permite editá-las.



2. Edite as ligações:
   1. Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso.
   2. Selecione a guia Ligações
   3. Na lista 1a Escolha, selecione Linha reta.
   4. Clique em Aplicar Ligações.



   Nota: Todas as ligações, bloqueadas e desbloqueadas, são atualizadas.
