Utilize o item Conexões de Percurso para especificar os segmentos de conexão de um percurso. Isso permite definir facilmente folgas de movimento rápido, áreas seguras de ferramenta e segmentos não cortantes.

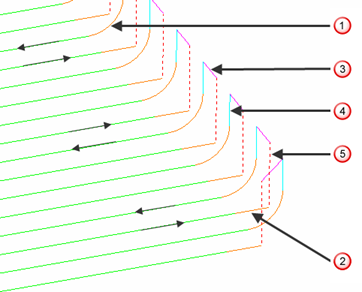

movimento de entrada em Arco Vertical
movimento de saída em Linha Reta
movimento de vínculo Rasante
movimento de Aproximação
movimento de Retração
Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso.
Nota: A caixa de diálogo é chamada Conexões de Setup quando acessado a partir da caixa de diálogo Setup.
As guias na caixa de diálogo dependem do tipo de estratégia ativa:
Estratégias de fresamento
- Área segura — Especifica o tamanho e a forma da área segura em que a ferramenta pode ser movida em avanço rápido.
- Movimentos e folgas — Especifica os limites de movimentos rápidos e folgas.
- Pontos inicial e final — Especifica a posição e orientação dos pontos inicial e final do percurso.
- Entradas — Especifica o movimento da ferramenta antes de um movimento de corte.
- Saídas — Especifica o movimento da ferramenta após um movimento de corte.
- Vínculos — Especifica os movimentos de vínculo entre movimentos de corte em um percurso.
- Distribuição de ponto — Especifica a distribuição de pontos ao longo das entradas, saídas e ligações em um percurso.
Estratégias de torneamento
- Pontos inicial e final — Especifica a posição e o ponto de referência dos pontos inicial e final do percurso.
- Entradas/saídas e ligações — Especifica o movimento da ferramenta antes, depois e entre movimentos de corte para um percurso de torneamento.
Nota: Essa guia somente está disponível se um percurso de torneamento estiver ativo.
