Utilize a página Suavização para suavizar alterações na velocidade ou ângulo do eixo ferramenta. Isso minimiza vibrações na máquina ferramenta.

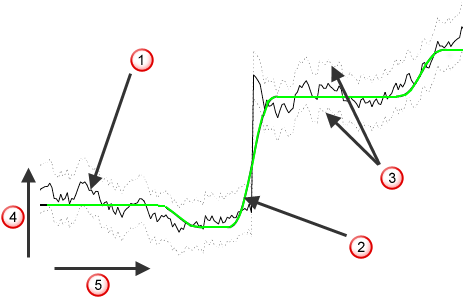

Percurso original, sem suavização
Percurso suavizado
Limites de máxima correção angular
Azimute ou elevação
Distância do percurso
Essa página contém o seguinte:
Elevação — Selecione como suavizar o ângulo de elevação do eixo ferramenta. Uma elevação de
90
alinha a ferramenta com o eixo Z, e uma elevação de 0 significa que a ferramenta está no plano XY.
- Nenhum — Selecione essa opção para não aplicar suavização. A orientação do eixo ferramenta é movida quando necessário.
- Suavizado — Selecione essa opção para permitir que o ângulo do eixo ferramenta mude suavemente ao longo da Distância de suavização. A alteração em ângulo não será maior que a Máxima correção angular, a menos que o ângulo do percurso não suavizado varie por mais que a Máxima correção angular em menos que a Distância de suavização. Em tais regiões, o ângulo pode variar por mais que Correção angular máxima para proporcionar um resultado suave.
- Escalonado na superfície — Selecione essa opção para permitir que o ângulo do eixo ferramenta varie por até a Correção angular máxima para formar passos de valor constante. Para evitar movimentos agudos do eixo ferramenta, uma transição suave entre passos é executada começando na Distância de suavização afastada das possíveis extremidades de passos adjacentes. A ferramenta permanece sempre em contato com a superfície.
- Escalonado com ligações — Semelhante a Escalonado na superfície, selecione essa opção para permitir que o ângulo do eixo ferramenta varie por até a Correção angular máxima para formar passos de valor constante. Nesse caso, os segmentos de percurso são subdivididos no final de cada passo, e movimentos de ligação são inseridos de forma que o eixo ferramenta varie quando a ferramenta não está em contato com o modelo. Isso significa que o ângulo do eixo ferramenta de cada segmento do percurso é constante.
-
Sturtz de Lâmina — Esta opção só está disponível para usinagem de lâmina única. Selecione esta opção para suavizar o eixo da ferramenta automaticamente. A alteração em ângulo não será maior que a Máxima correção angular, a menos que o ângulo do percurso não suavizado varie por mais que a Máxima correção angular em menos que a Distância de suavização. Essa opção faz suposições sobre como a peça é orientada na máquina e considera o cortador que está sendo utilizado, o eixo inicial da ferramenta e a configuração giratória da ferramenta de máquina. Ela seleciona automaticamente o método apropriado para suavizar o percurso. Para evitar uma grande mudança na posição da dica de ferramenta e, assim, percursos indesejados, essa opção pode evitar manter o ponto de contato na superfície se ele determinar que é a solução ideal.
Correção angular máxima — Insira o máximo ângulo pelo qual o eixo suavizado pode desviar do inicial na direção de elevação. O ângulo máximo de correção angular somente é excedido se o percurso não suavizado for movido por mais que esse valor em menos que a Distância de suavização. Nessas regiões, o ângulo pode variar por mais que a Correção angular máxima para fornecer resultados mais suaves.
Azimute — Selecione como suavizar o ângulo de azimute do eixo ferramenta. Azimute é o ângulo entre o eixo
X e a projeção da ferramenta no plano XY.
Correção angular máxima — Insira o máximo ângulo pelo qual o eixo suavizado pode desviar do inicial na direção de azimute. O ângulo máximo de correção angular somente é excedido se o percurso não suavizado for movido por mais que esse valor em menos que a Distância de suavização. Nessas regiões, o ângulo pode variar por mais que a Correção angular máxima para fornecer resultados mais suaves.
Distância de suavização — Insira a distância sobre a qual suavizar o movimento do eixo ferramenta. Ao utilizar Escalonado na Superfície, ou com mudanças repentinas na direção do percurso original (como um canto em ângulo reto), você obtém mudanças rápidas de orientação do eixo ferramenta, o que deixa marcas de parada. Para evitar esse problema, a Distância de suavização combina a mudança em orientação e proporciona um acabamento de superfície muito melhor.
Configuração de eixo rotativo — O campo somente-leitura exibe o sistema de coordenadas que o PowerMill utiliza para definir a elevação e o azimute para suavização de eixo ferramenta, se Suavização de eixo ferramenta estiver selecionado na página Eixo ferramenta do diálogo de estratégia, ou na guia Definição do diálogo Eixo ferramenta. Para especificar o plano de trabalho utilizado pelo PowerMill, selecione uma opção de configuração de eixo rotativo na página Máquina ferramenta de um diálogo de estratégia.
