Escolha de Entradas e Saídas

Aviso: Como várias dessas opções estendem o percurso, pode ocorrer invasão. Portanto não se esqueça de selecionar a opção Verificação de Invasão.

Nenhum — Entradas ou saídas não são aplicadas ao percurso. Essa é a opção padrão.

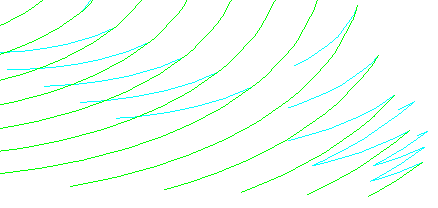

Arco normal da superfície — Insere um movimento em arco tangente no final de cada caminho de corte. Esse arco se encontra no plano definido pela direção tangente do percurso e pela normal da superfície.

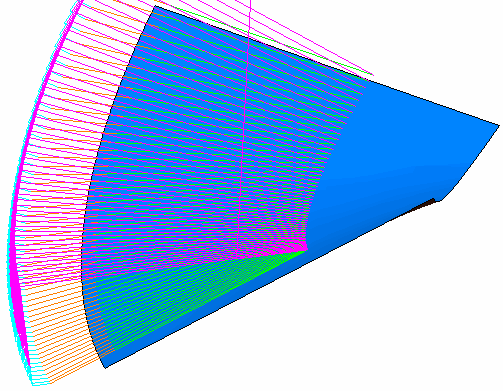

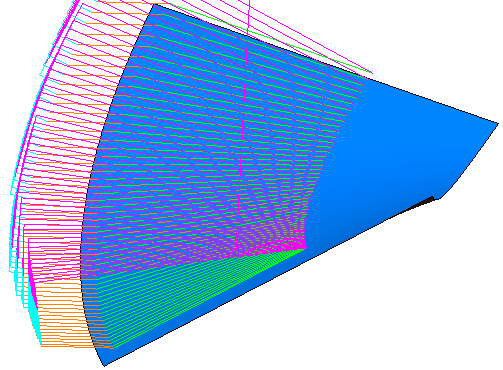

A opção Arco Normal da Superfície oferece uma maneira de obter automaticamente a orientação apropriada para cada segmento utilizando a normal da superfície nesse ponto. A orientação do Arco Normal da Superfície varia com o declive da superfície. Em regiões rasas, aproxima-se de um arco vertical, mas em áreas inclinadas aproxima-se de um arco horizontal.

Os campos Distância, Ângulo e Raio determinam a forma dos movimentos Arco Normal da Superfície.

Nota: O percurso deve apresentar normais de contato selecionadas (disponível no diálogo Distribuição de Ponto ) para utilizar essa opção.

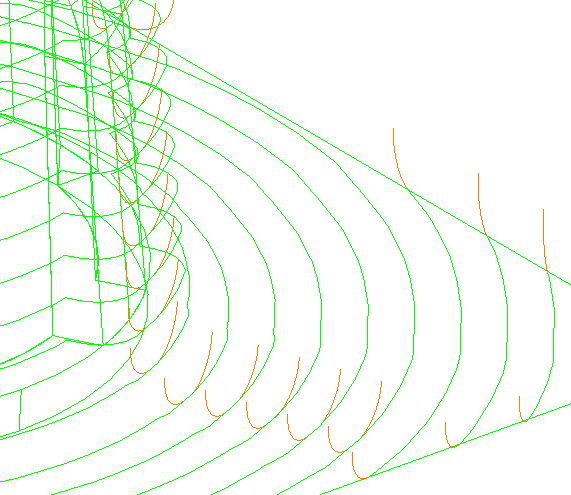

Arco vertical — Insere um movimento em arco tangencial no final de cada caminho de corte. Esse arco se encontra num plano que contém a direção tangente e o eixo da ferramenta.

Os campos Raio e Ângulo controlam o arco tangencial produzido.

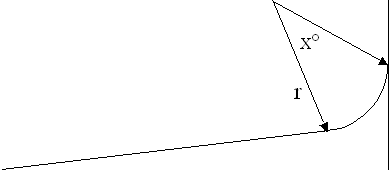

Chave:

r — raio

x — ângulo tangente

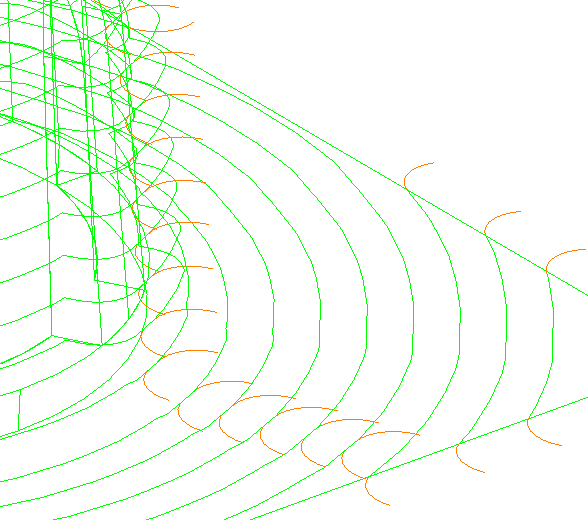

Arco horizontal — Insere um movimento em arco tangencial no final de cada caminho de corte. Esse arco se encontra no plano que contém o eixo da ferramenta e a direção da tangente, rotacionado em 90 em torno da direção da tangente.

Os campos Raio e Ângulo controlam o arco tangencial produzido.

Chave:

r — raio

x — ângulo tangente

Nota: Aproximações em Arco Horizontal podem ser adicionadas a segmentos abertos assim como a fechados. Aproximações Arco Horizontal não se encontram num plano horizontal quando a própria direção tangente não é plana.

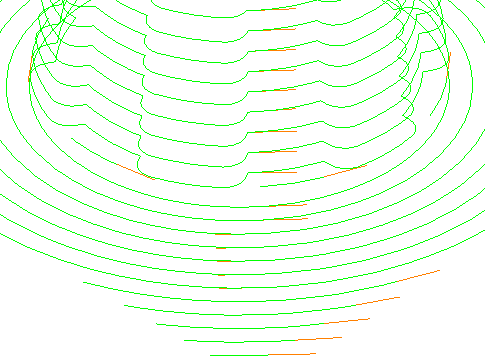

Movimento estendido — Isso insere um movimento tangencial reto no final de cada movimento de corte.

O campo Distância determina o comprimento do movimento Estendido.

Enquadrado — Insere um movimento horizontal no final de cada movimento de corte.

O campo Distância determina o comprimento do movimento Enquadrado.

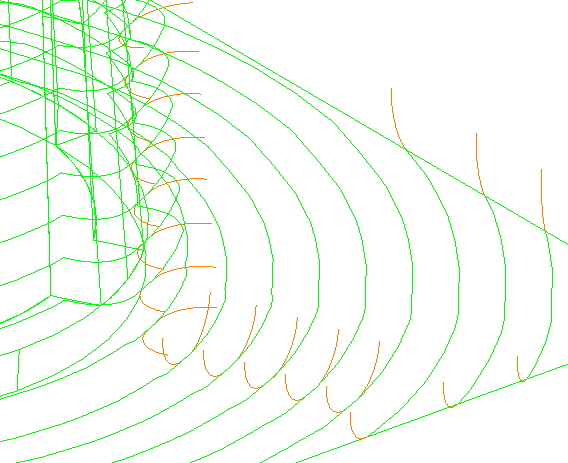

Linha Reta — Insere um movimento reto no final de cada movimento de corte. A direção do movimento é determinada pelo Ângulo.

Os campos Distância e Ângulo determinam a forma dos movimentos em Linha Reta.

Rampa — A ferramenta acessa o modelo em rampa sob um ângulo especificado. Isso permite utilizar uma ferramenta que não mergulha, mas depende da ferramenta e do material. Selecionar essa opção habilita o botão Opções de rampa.

Centro de Cavidade — Produz um movimento de aproximação tangencial que, no caso de uma Entrada, começa no centro da cavidade (uma Saída termina no centro). O centro é o centro da caixa que cerca o segmento fechado. Essa opção é útil ao perfilar figuras de cavidade que foram pré-furadas no centro, embora possa ser utilizada com qualquer segmento fechado. Essa opção não está disponível para extensões de aproximação.
