Esse exemplo mostra como limitar um percurso por uma fronteira. Você também pode utilizar esta técnica para manter a ferramenta dentro de uma área específica. Isso pode ser utilizado para manter a ferramenta longe de qualquer fixação ou obstáculo.
- Abra o modelo DeepFlatMould.dgk da pasta de Exemplos e crie um bloco, ferramenta e Fronteira de Área Rasa.

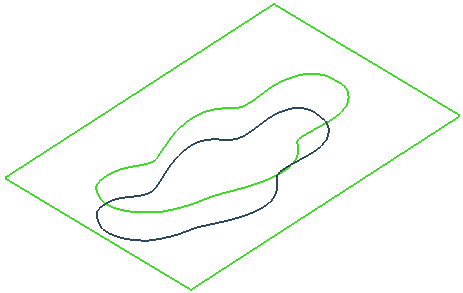

- Apague os dois contornos externos selecionando-os e pressionando a tecla Delete.

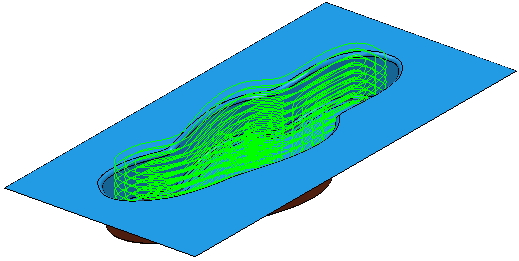

- Crie um percurso de Desbaste do Modelo dentro da fronteira.
- Você pode notar que somente a cavidade é usinada.
As ligações também são mantidas dentro da fronteira. Fronteiras limitam o centro da ferramenta. Se você criar outro percurso com uma ferramenta diferente, terá que criar uma nova fronteira, a menos que você utilize a opção Limitar > Periferia da Ferramenta no diálogo Desbaste. Essa opção permite criar uma fronteira e utilizá-la para todas as ferramentas.
Você também pode utilizar essa técnica para limitar todos os movimentos de aproximação, assim como movimentos de corte, a uma área específica.

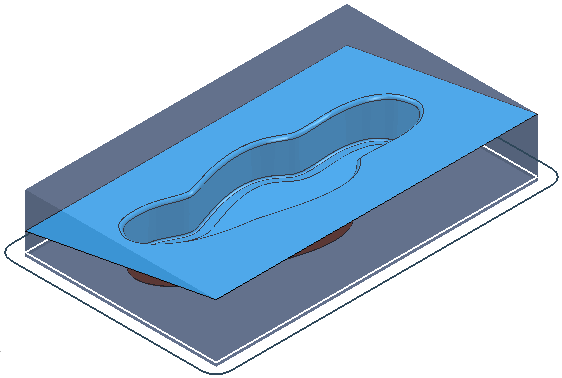

- Crie uma Fronteira de Bloco.
- Selecione guia Fronteira > painel Editar > Editor de Curva para exibir a guia Editor de Curva.
- Selecione guia Editar > painel Editar > Transformações > Offset para exibir a barra de ferramentas Offset.
- Na barra de ferramentas Offset:
- No flyout Tipo de offset
clique no botão Redondo 2D
.
- Configure Distância como 10.

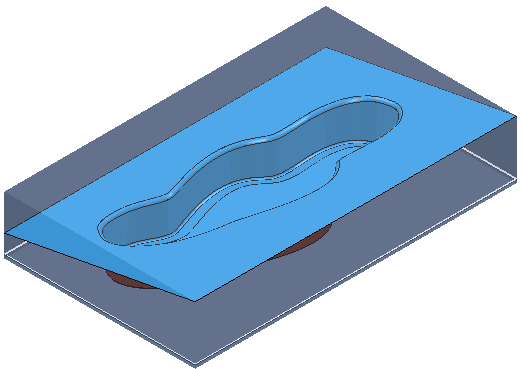

A fronteira sofre offset por 10mm.
- No flyout Tipo de offset
- Você pode criar percursos de desbaste utilizando essa fronteira onde o percurso mais todos os movimentos de aproximação estão contidos dentro dessa fronteira.
