A página Acabamento de superfície é semelhante à página Acabamento por projeção de superfície, exceto que não há projeção. Acabamento de Superfície usina apenas a superfície selecionada e não tenta usinar qualquer outra superfície.
Lado da superfície — Escolha se o Exterior ou o Interior é usinado.

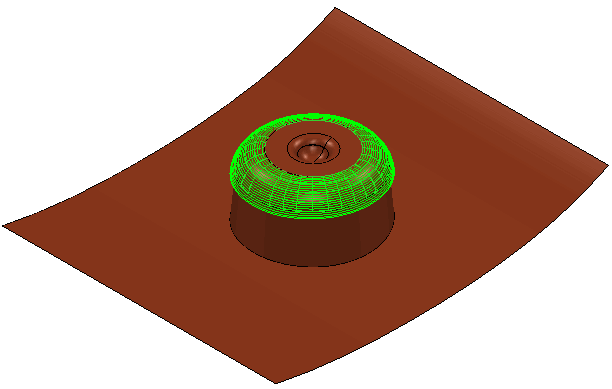

Lado da superfície Fora

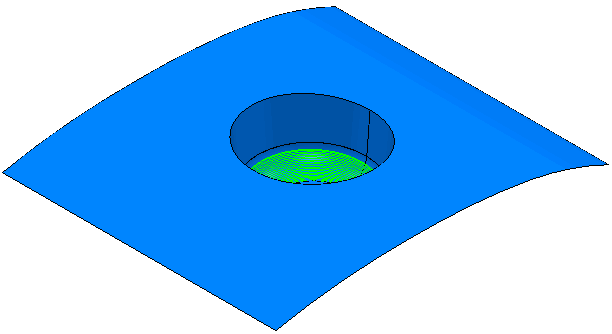

Lado da superfície Dentro
Unids. de superfície — Selecione as unidades utilizadas para especificar o passo lateral e limites.
- Distância — A distância física determina o passo lateral e limites. O primeiro e último passos encontram-se na aresta da superfície. Os passos intermediários estarão numa distância menor ou igual ao Passo lateral especificado.
- Paramétrico — A parametrização da superfície determina o passo lateral e limites.
- Normalizado — O valor de superfície normalizado (no intervalo [0,1]) determina o passo lateral e limites. Por exemplo, se o U mínimo for 1 e o U máximo for 5, então:
|
Valor paramétrico |
Valor normalizado |
|---|---|
|
1 |
0 |
|
2 |
0.25 |
|
3 |
0.5 |
|
4 |
0.75 |
|
5 |
1 |
Tolerância de retração — Insira a distância máxima, normal à superfície, pela qual o percurso pode ser movido para encontrar uma posição segura. Caso invasões maiores que este valor sejam detectadas então a ferramenta será elevada axialmente para evitar a invasão.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Se você inserir um valor de Passo Lateral, então
muda para .
Altura da crista — Insira a altura máxima de crista e utilize esse valor para determinar o passo lateral. O PowerMill calcula o valor de passo lateral para proporcionar uma altura de crista da tolerância de usinagem utilizando a ferramenta atual, ao usinar um plano inclinado a 45
. Esse é o pior cenário de altura da crista para qualquer tolerância.
Passo vertical
Passo Lateral
Altura da crista
Para maiores informações consulte Associação entre passo lateral e altura da crista.
