Criando uma curva composta a partir de geometria em arames

Este exemplo mostra como criar uma curva composta a partir de geometria em arames.

Utiliza uma fronteira editada criada a partir do modelo 5axis_with_holes.dgk na pasta de Exemplos.

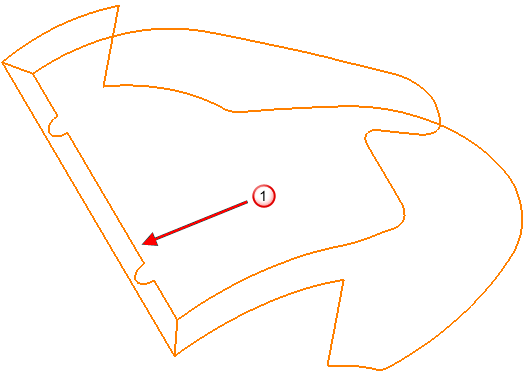

1. Clique duas vezes na curva, próximo ao ponto , para exibir a guia Editor de Curva.



2. Selecione guia Editor de Curva > painel Criar > Curvas > Composto para exibir a barra de ferramentas Criar Curva Composta.

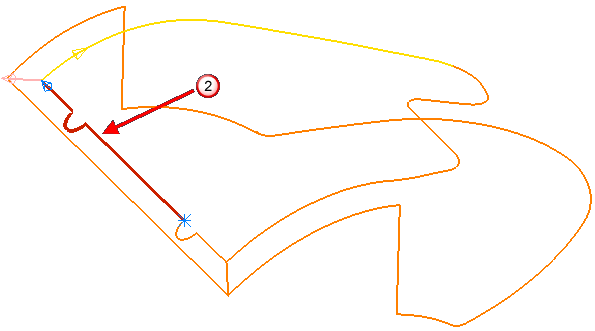

3. Clique na curva próximo ao ponto .



   • Vermelho indica a curva selecionada.
   • Rosa indica a curva seguida pelo esboço automático.
   • Amarelo indica uma rota alternativa.

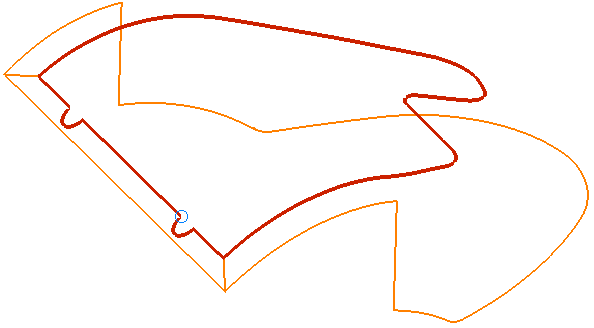

4. Clique na curva amarela.

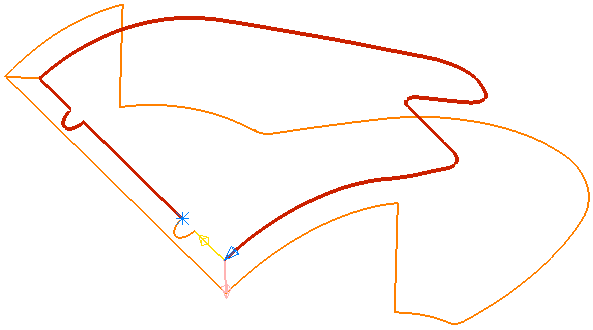

5. Clique na curva amarela.



6. Clique em na barra de ferramentas Criar Curva Composta.
7. Selecione guia Editor de Curva > painel Finalizar > Aceitar.

Nota: Se, antes do passo 3, você configurou Direção como , pode clicar em na guia Criar Curva Composta para criar o caminho automático.
