Utilize as opções na guia Entradas/saídas e ligações para especificar as propriedades de entradas, saídas e ligações para um percurso de torneamento.
As opções no diálogo dependem do tipo de percurso de torneamento ativo:
Estratégias de desbaste
- Folga mínima — Especifica a distância de um ponto afastado do início do percurso para o qual a ferramenta é movida em avanço rápido no início de uma operação.
A posição desse ponto também é controlada por Âng. saída e Distância de saída.
- Âng. Engate — Insira um ângulo em graus, afastado do plano horizontal, segundo o qual a ferramenta é movida para a peça. Essa opção somente está disponível se você configurar Estilo como Inserto Redondo.
- Âng. saída — Insira o ângulo segundo o qual a ferramenta se afasta antes de retornar para o próximo passo. O ângulo é medido em graus, em sentido anti-horário, a partir do eixo Z.
- Distância de saída — Insira a distância ao longo da linha do ângulo de afastamento sobre a qual a ferramenta é afastada antes de retornar para o próximo passo
- Folga de ligação — Especifica a mínima distância com relação ao material onde é seguro utilizar movimentos de ligação rápidos.
Estratégias de acabamento
Entrada — Selecione o tipo de entrada.
Arco — Utilizar um movimento de entrada em rampa especificado por Âng. arco e Raio arco.
Linear — Utilizar um movimento de entrada linear especificado por Ângulo e Compr.
- Âng. arco — Especifique o ângulo em graus percorrido pelo movimento de entrada em arco, medido em sentido anti-horário no plano X-Z. Um ângulo de 90 inicia a aproximação perpendicular ao caminho e termina a aproximação paralelo ao caminho.
- Raio arco — Especifique o raio do arco de entrada. Isso controla o seu comprimento. Essas opções somente estão disponíveis para uma Entrada em Arco.
- Ângulo — Especifique o ângulo em graus segundo o qual a ferramenta acessa o material, medido em sentido anti-horário no plano X-Z. Um ângulo de 0 aproxima ao longo do percurso. Um ângulo de 90 aproxima perpendicular ao percurso.

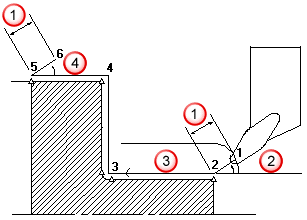

Folga
Âng entrada
Zona de folga
Ângulo de saída
- Compr. — Especifique a distância da entrada linear. Essas opções somente estão disponíveis para uma Entrada Linear.
- Extensão Linear — Clique para adicionar uma entrada em linha reta antes de entradas existentes. Isso é útil caso você precise aplicar compensação de fresa pois somente pode operar em movimentos lineares.
- Compr. — Insira o comprimento do movimento de extensão de entrada.
Saída — Selecione o tipo de saída.
Arco — Utilizar um movimento de saída em rampa especificado por Âng. arco e Raio arco.
Linear — Utilizar um movimento de saída linear especificado por Ângulo e Compr.
- Âng. arco — Especifique o ângulo em graus percorrido pelo movimento de saída em arco, medido em sentido anti-horário no plano X-Z. Um ângulo de 90 inicia a retração paralelo ao caminho e termina a retração perpendicular ao caminho.
- Raio arco — Especifique o raio do arco de saída. Isso controla o seu comprimento. Essas opções somente estão disponíveis para uma Saída em Arco.
- Ângulo — Especifique o ângulo em graus segundo o qual a ferramenta retrai do material, medido em sentido anti-horário no plano X-Z. Um ângulo de 0 retrai ao longo do percurso. Um ângulo de 90 retrai perpendicular ao caminho. Consulte o diagrama Ângulo de entrada.
- Compr. — Especifique a distância da saída linear. Essas opções somente estão disponíveis para uma Saída Linear.
- Extensão Linear — Clique para adicionar uma saída em linha reta após saídas existentes. Isso é útil caso você precise aplicar compensação de fresa pois somente pode operar em movimentos lineares.
- Compr. — Insira o comprimento do movimento de extensão de saída.
— Clique para copiar os valores de Entrada para os valores de Saída.
— Clique para copiar os valores de Saída para os valores de Entrada.
Folga — Especifica a mínima distância com relação ao material onde é seguro utilizar movimentos de ligação rápidos.
