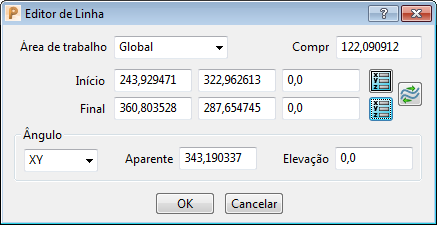

Para exibir o diálogo Editor de Linha, clique duas vezes numa linha enquanto a guiaEditor de Curva estiver em exibição.
Esse diálogo contém o seguinte:
- Área de trabalho — Edita a linha na área de trabalho global, plano de trabalho, ou relativa. A área de trabalho relativa possui sua origem no início da linha e seu eixo está alinhado com a área de trabalho atual
- Comprimento — O comprimento da linha de forma a estender-se ou encolher a partir da sua extremidade.
- Início — As coordenadas iniciais da linha.
- Final — As coordenadas finais da linha.
Inverter a linha — Inverte a direção da linha selecionada. Converte isso:
nisto:
Você precisa selecionar os segmentos de linha que deseja inverter.
Posição do ponto final/inicial — Utilize o diálogo Posição para inserir as coordenadas.- Ângulo — Especifica o ângulo da linha em termos dos ângulos aparente e de elevação no plano selecionado.
— O plano selecionado.- Aparente — O ângulo medido entre a projeção da linha no plano selecionado e o eixo do plano. O eixo utilizado é o eixo X caso o plano seja XY, Y caso seja YZ e Z caso seja ZX.
Ângulo aparente no plano XY. - Elevação — O ângulo medido entre a linha e a projeção da linha no plano selecionado.
Ângulo de elevação no plano XY.
Nota: Você ainda pode editar a linha graficamente enquanto o diálogo Editor de Linha é exibido, mas não pode desfazer a seleção da linha ou selecionar outro item.
