A guia Editor de Curva permite criar e editar padrões e fronteiras. A ideia é que você extraia curvas do modelo, como nas fronteiras da superfície, e então modifique a curva para criar a fronteira/padrão exatos de que você precisa.
Para exibir a guia Editor de Curva, selecione:
- Guia Fronteira > painel Editar > Editor de Curva
- Guia Padrão > painel Editar > Editor de Curva
Essa guia contém o seguinte:
Painel Criar
- Capturar — Clique para copiar as curvas selecionadas para a entidade ativa (padrão ou fronteira).
- Pontos — Clique para criar novos pontos. A posição dos pontos é definida interativamente ou inserindo coordenadas utilizando
ou
e
na barra de Status. As coordenadas do primeiro ponto são um valor absoluto.
- Linhas — Selecione uma opção no menu Linhas para criar novas linhas. Você pode definir as linhas interativamente ou inserindo coordenadas.
- Círculos — Selecione uma opção no menu Círculos & Arcos para criar novos arcos ou círculos completos. Você pode definir os arcos e círculos interativamente ou inserindo coordenadas.
- Curvas — Selecione uma opção no menu Curvas para criar curvas Bézier, curvas compostas, elipses, espirais, hélices ou seções planas.
- Texto — Selecione uma opção no menu Texto para criar texto em arames na janela gráfica.
Painel Editar
- Apagar Seleção — Clique para apagar os itens, segmentos de curva, planos de trabalho ou pontos selecionados.
- Inverter Seleção — Clique para inverter a direção dos itens selecionados.
- Reordenar Segmentos — Clique para listar todos os segmentos de curva, o que permite alterar a ordem dos segmentos numa fronteira ou padrão.
- Limites — Selecione uma opção no menu Limites para controlar como limitar ou estender curvas.
- Unir — Selecione uma opção no menu Unir para fechar segmentos abertos ou unir a extremidade de um segmento com a extremidade de outro segmento.
- Segmentar — Selecione uma opção no menu Segmento para cortar ou mesclar curvas.
- Ajuste de Curva — Selecione uma opção no menu Ajuste de Curva para converter segmentos de curva selecionados num tipo específico de curva.
- Transformações — Selecione uma opção no menu Transformações para mover, rotacionar, escalar, espelhar ou aplicar offset a curvas.
- Projeções — Selecione uma opção na lista Projeções para determinar como projetar uma curva.
Painel Seleção
- Tipo — Selecione uma opção na lista Tipo para controlar como selecionar as curvas para edição. As curvas selecionadas são amarelas. As curvas disponíveis são cor de laranja.
Painel Histórico
- Desfazer — Selecione para reverter para o estado antes da última alteração. Você pode desfazer todas as operações realizadas desde a exibição da guia Editor de Curva para esta entidade.
- Refazer — Selecione para restabelecer a edição que você acabou de desfazer. Você pode refazer todas as operações realizadas desde a exibição da guia Editor de Curva para esta entidade.
Painel Utilitários
- Opções — Clique para exibir o diálogo Opções com a página Tolerâncias de ajuste de curva em exibição.
Painel Exibir

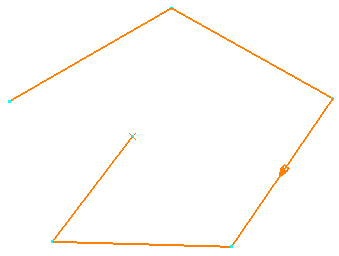

- Instrumentação — Todas as curvas possuem uma direção. Se você instrumentar uma curva, uma seta é exibida em cada segmento (apontando na direção da extremidade do segmento) e um X no final de cada segmento.
- Cor — Clique para alterar a cor dos segmentos selecionados. Isso exibe um diálogo de cores padrão Windows; selecionar uma cor aqui altera a cor das curvas selecionadas. Se nenhum segmento estiver selecionado, esta opção configura a cor padrão para todos os novos segmentos.
Isso somente funciona para padrões e não para fronteiras.
Painel Finalizar
- Aceitar — Clique para aceitar todas as curvas criadas e fechar a guia Editor de Curva.
- Cancelar — Clique para apagar todas as curvas criadas e fechar a guia Editor de Curva.
