Este exemplo se baseia no exemplo ao longo da direção X unidirecional em Y e cria um percurso com uma ordem radial. Isso calcula um movimento radial da ferramenta, a partir do seu ponto inicial, e usina uma cavidade de cada vez conforme encontra o padrão radial.
- No menu de contexto do percurso Offset AC _ Ao longo de X _ Uni Y, selecione Configurações.
- Clique em
para criar uma cópia do percurso. Altere o nome da cópia para Offset AC _ Padrão Radial.
- Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso.
- Selecione a guia Pontos inicial e final.
- Para o ponto inicial, selecione Centro Seguro do Bloco na lista Uso.
- Clique em Aceitar.
- Na página Ordenar do diálogo de Estratégia, na lista Ordenação, altere a ordenação para
(para criar um percurso seguindo radialmente a partir do ponto inicial), e clique em Calcular.

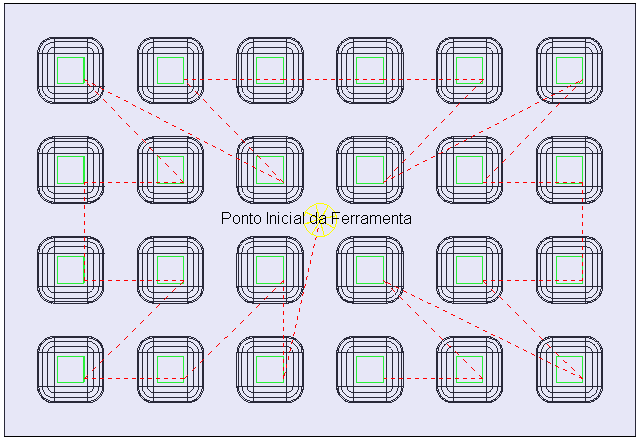

Os movimentos de ligação mostram o efeito da opção de ordenação.

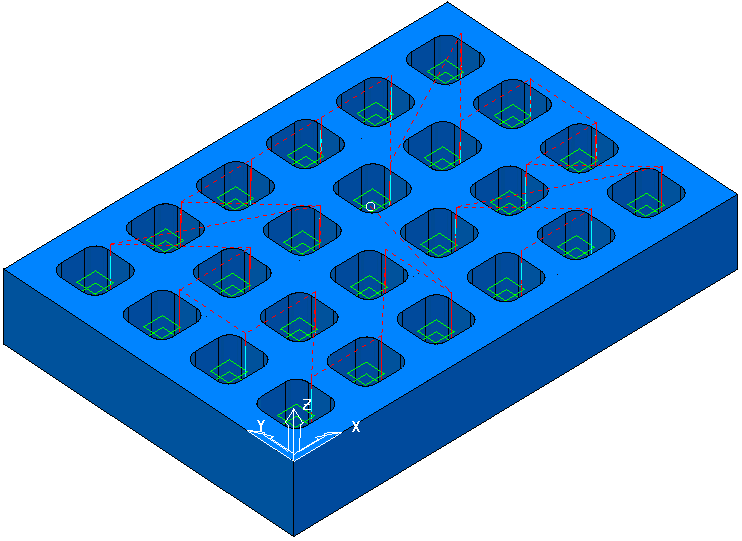

Observando em vista isométrica:
