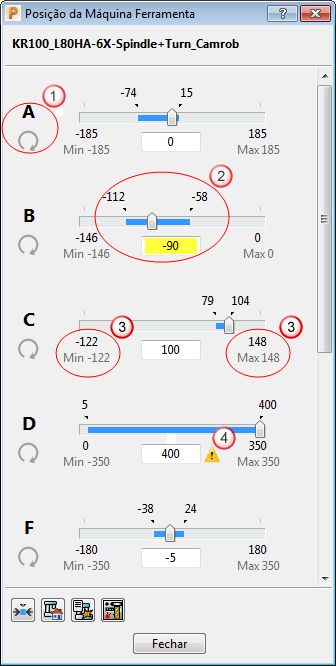

Diálogo Posição da Máquina Ferramenta

O diálogo Posição da Máquina Ferramenta exibe a posição de cada eixo da máquina ferramenta. O diálogo pode ser utilizado com propósitos de referência e para deslocar os eixos da máquina ferramenta utilizando suas funções interativas.

Para exibir o diálogo:

• Selecione guia Simulação > painel Posição > Máquina Ferramenta.
• Selecione guia Controle Dinâmico de Máquina > painel Configurações > Posição da Máquina Ferramenta.
• No ramo Máquinas Ferramenta do Explorer, clique com o botão direito numa máquina ferramenta e clique em Posição.

O endereço do eixo (A) e o ícone indicam o eixo e seu tipo.

• Indica um eixo linear.
• Indica um eixo rotativo

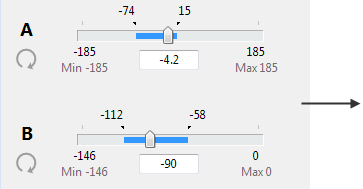

Arraste o ponteiro para deslocar o eixo. O valor -90 é a posição atual do eixo. A linha azul e os valores -112 e -58 indicam os pontos mais afastados para os quais o eixo foi deslocado durante a sessão de simulação atual.

Você também pode deslocar um eixo:

• clicando na barra e então utilizando a roda do mouse ou teclas de seta.
• clicando num ponto ao longo da barra deslizante.
• inserindo um valor no campo Posição (destacado em amarelo).
Dica: Quando você desloca a máquina ferramenta, pode ser útil criar um plano de trabalho na nova posição, por exemplo para criar um movimento de ligação 5-eixos entre dois percursos multi-eixos. Para maiores informações, consulte Construir Plano de Trabalho a partir da Posição Atual da Máquina Ferramenta.

Os valores de eixo Mín e Máx são exibidos em cada extremidade da barra deslizante. Os valores exibidos acima dos valores Mín e Máx indicam o máximo intervalo dentro do qual você pode mover a barra deslizante de uma vez.

Se o intervalor da barra deslizante não for grande o suficiente para deslocar o eixo para o seu limite Mín ou Máx de uma vez:

• Arraste o ponteiro para o final da barra deslizante. O PowerMill exibe o intervalo restante da barra deslizante, permitindo deslocar o eixo para o seu limite Mín ou Máx.



PowerMill exibe um aviso se você inserir uma posição de eixo (no campo Posição) que seja maior que o limite do eixo.

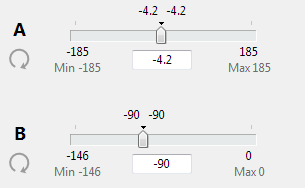

Restaurar posições de eixo adquiridas — Clique para remover as linhas azuis que indicam o movimento de cada eixo. É útil clicar em antes de deslocar ou simular a máquina ferramenta.

Início — Clique para restaurar a posição da máquina ferramenta para a posição inicial.

Colisões — Clique para exibir o diálogo Problemas de Simulação. O diálogo Problemas de Simulação exibe colisões que ocorrem quando um percurso é simulado.

Posição da Ferramenta — Clique para exibir o diálogo Posição da Ferramenta. O diálogo Posição da Ferramenta exibe as coordenadas da ferramenta acoplada à máquina ferramenta.
