Utilize a página Acabamento por projeção de curva para projetar um padrão tubular no modelo, que é então usinado. O centro desse tubo é o foco do padrão. Essa estratégia é semelhante à estratégia de Acabamento por Projeção de Linha, exceto que o padrão é uma curva em vez de uma linha.
Padrão especifica o padrão utilizado para criar o percurso.
Criar padrão — Clique para criar um novo padrão vazio.
Padrão selecionado — Selecione um padrão na lista. Se nenhum padrão estiver em exibição, ou
estiver selecionado, então nenhum padrão é selecionado. A lista exibe todos os padrões disponíveis.
Selecionar padrão por clique — Clique para selecionar um padrão clicando na janela gráfica em vez de por nome na lista Selecionar padrão.
Clicar em exibe a guia Selecionar Entidade. Selecione um padrão na janela gráfica para fechar a guia Selecionar Entidade e exibir o padrão no campo Padrão Selecionado.
Capturar curvas — Clique para copiar as curvas selecionadas para o padrão. Isso proporciona uma maneira rápida e poderosa de extrair geometria de curva de um modelo em superfície e copiar para o padrão/fronteira ativa. Para maiores informações, consulte o exemplo de captura de curvas.
Estilo — Selecione um estilo para definir a forma do padrão.

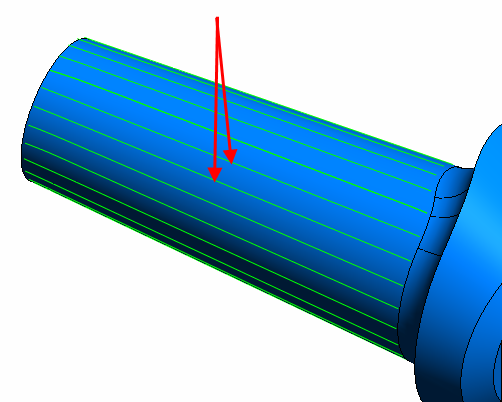

- Linear cria um padrão de linha.

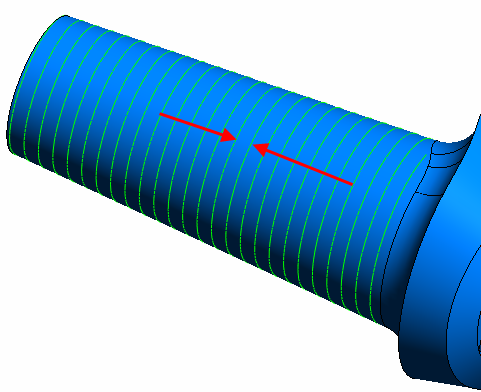

- Circular cria um padrão circular em alturas Z sequenciais, de modo semelhante a acabamento Z Constante.

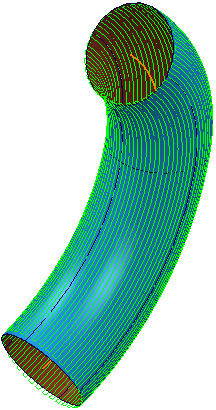

- Espiral cria um padrão em espiral.
Direção — Selecione a direção para determinar quais regiões são usinadas.
- Para dentro — Quando selecionado, usina machos. Cria percursos em superfícies externas (visíveis). Tipicamente, o eixo fica dentro da peça.

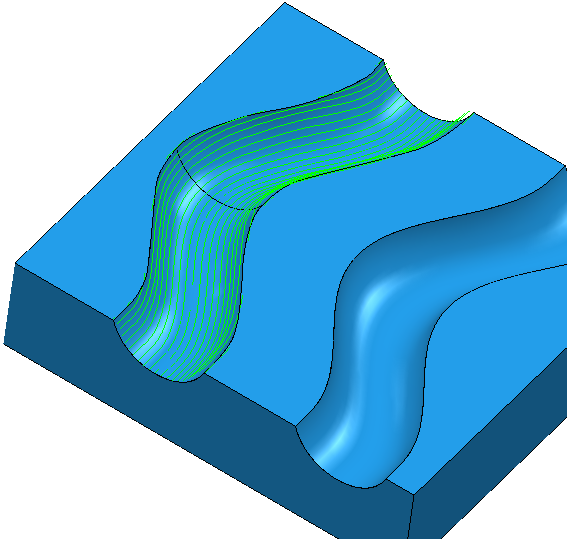

- Para fora — Quando selecionado, usina fillets internos, furos ou cavidades. Tipicamente, o eixo fica fora da peça.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Passo lateral angular — Insira o ângulo entre passos consecutivos.

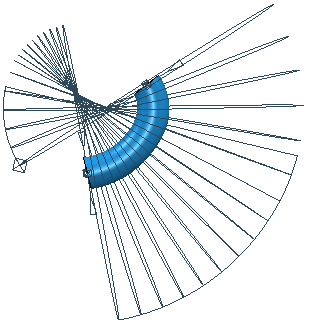

Prever — Clique para criar um percurso de pré-visualização sobre a forma de projeção.
Mostrar — Selecione para exibir a pré-visualização do padrão.
