Capturando curvas

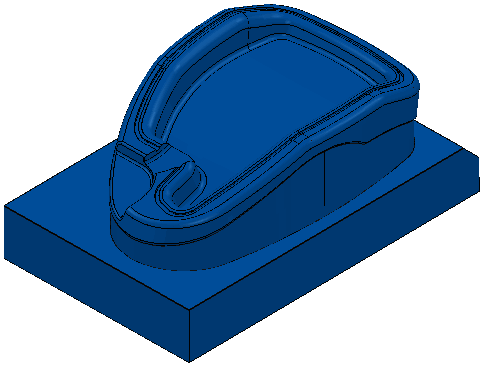

Este exemplo utiliza o modelo 5axisModel.dgk da pasta de Exemplos com um padrão contendo alguns segmentos.

1. Selecione guia Padrão > painel Criar > Padrão para criar um novo padrão.

   Isso ativa o restante da guia Padrão.

2. Selecione guia Padrão > painel Editar > Editor de Curva para exibir a guia Editor de Curva.
3. Selecione guia Editor de Curva > painel Criar > Capturar para copiar interativamente curvas selecionadas para o padrão ativo.

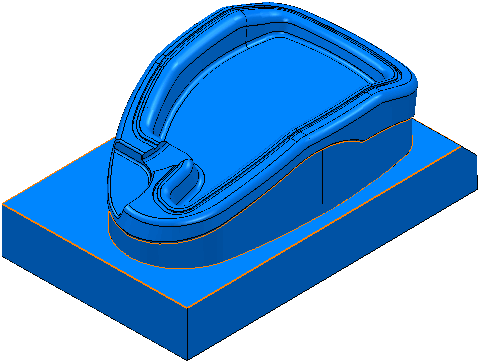

   O modelo muda de cor, para mostrar que nada está selecionado.



   Isso exibe a barra de ferramentas Capturar.

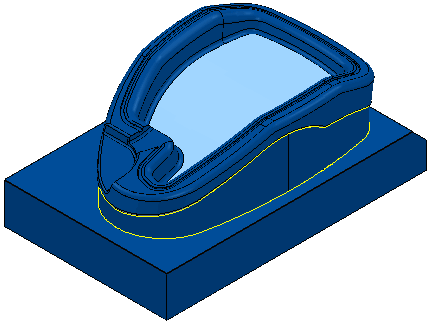

4. Selecione as curvas ou superfícies para especificar as curvas de fronteira.



5. Clique em para aceitar as curvas capturadas.
