Movimentos e folgas - estratégia

Movimentos e folgas especifica os parâmetros de movimento e folga da ferramenta em ligações rápidas.

Essa página contém o seguinte:

Distância de retração mínima — Insira o comprimento mínimo do movimento de retração inicial. O movimento é automaticamente estendido para evitar invasões e colisões se necessário.

Mínima distância de aproximação — Insira o comprimento mínimo do movimento de aproximação final. O movimento é automaticamente estendido para evitar invasões e colisões se necessário.

Estender automaticamente — Selecione para estender os movimentos de aproximação e retração ao longo da direção especificada para alcançar a área segura. Isso define o caminho de retração inteiro para a área segura e o caminho de aproximação inteiro a partir da área segura como unidirecional.

• Comprimento máximo — Insira o comprimento máximo da extensão automática. Utilize essa opção para limitar a extensão em casos onde um movimento na direção especificada irá alcançar a área segura, mas somente após uma distância excessiva. Por exemplo, quando um eixo ferramenta está próximo do eixo X, e a área segura é um plano normal ao eixo Z.

Distância de mergulho incremental — Utilize as opções para definir a referência de medição e comprimento da distância de mergulho utilizada em ligações incrementais e rasantes.

• Distância — Insira a distância acima do início de um segmento de percurso na qual interromper um mergulho rápido e iniciar uma aproximação controlada no percurso.
• Medir a partir de — Selecione como medir a distância especificada:
  • Altura Z Anterior — Mede as distâncias incrementais para movimentos de mergulho e aproximações em rampa com relação à Altura Z que se encontra acima do início do segmento do percurso (altura Z anterior). Uma Distância de 2 resulta em:



    Essa opção somente está disponível para percursos de desbaste.

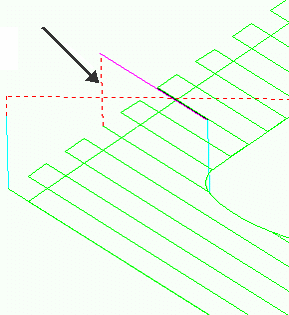

  • Ponto do Percurso — Mede as distâncias incrementais para movimentos de mergulho e aproximações em rampa com relação ao início do segmento do percurso (altura Z atual). Uma Distância de 2 resulta em:



Movimentos rasantes planos — Utilize as opções para definir a posição e orientação do plano utilizado para ligações rasantes.

• Usar com área segura não plana — Selecione essa opção para utilizar uma superfície rasante plana. Essa opção somente está disponível para percursos com áreas seguras esféricas ou cilíndricas.
• Plano — Selecione uma opção na lista para definir a orientação do plano rasante:
  • Automático — O plano rasante é normal à direção Z do percurso.
  • Interpolado — O plano rasante é normal ao vetor a meio caminho entre as direções do movimento de retração e o inverso da direção de aproximação.
  • Área segura — O plano rasante é paralelo à área segura. Essa opção somente está disponível para percursos com uma área segura plana.
  • Z do Plano de Trabalho — O plano rasante é normal à direção Z de um plano de trabalho existente, selecionado do campo Plano de Trabalho.
• Plano de trabalho — Selecione um plano de trabalho a partir do qual orientar o plano rasante. Esta opção somente está disponível se você configurar plano como Z do Plano de Trabalho.

Ajuste de Arco em Movimentos Rápidos — Utilize essas opções para inserir arcos nos cantos de movimentos de ligação conforme a ferramenta executa movimento rápido ao longo da peça. Isso evita mudanças repentinas de direção e é útil em usinagem em alta velocidade.

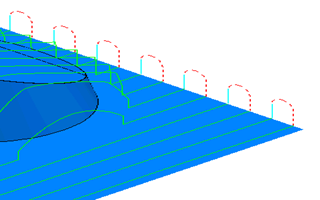

Quando essa opção não está selecionada, movimentos rápidos são lineares e formam ângulos retos com os movimentos de ligação:

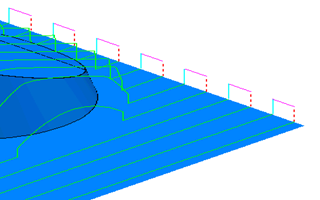

Quando essa opção está selecionada, movimentos rápidos são curvados e formam arcos com os movimentos de ligação. O raio do arco é controlado pelo campo Raio do Arco (UDF):

• Raio arco (unidades de diâmetro da ferramenta) — Insira o raio do arco utilizado para substituir os cantos.

Folgas

Utilize as opções para definir as folgas utilizadas ao definir ligações rasantes e ao ajustar movimentos de aproximação e retração para evitar invasões.

Folga axial — Insira uma folga necessária ao longo do eixo ferramenta.

Folga radial — Insira uma folga necessária na direção radial da ferramenta.
