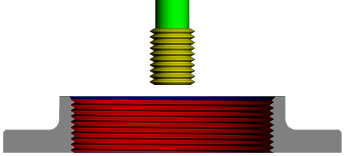

Fresagem de rosca é um ciclo semelhante ao helicoidal inverso mas com entradas e saídas aprimoradas para criação de rosca.
Por padrão, com uma direção de fresamento Para cima, a ferramenta:
- Mergulha abaixo da profundidade de rosca.
- Realiza entrada utilizando uma linha reta no plano normal ao eixo do furo seguida por uma hélice, utilizando o passo de rosca.
- A rosca é cortada com um movimento helicoidal de 360
, subindo pelo passo. - Uma saída invertendo a entrada.
- Retração para Z Seguro.
Com uma direção de fresamento Para baixo, então:
- A entrada começa na altura inicial selecionada.
- A rosca é cortada com um movimento helicoidal de 360, descendo pelo passo.
Nota: Você pode criar um percurso de fresagem de rosca num furo cônico.
Várias páginas estão associadas à estratégia Fresagem de rosca:
- Furação — A página principal utilizada para definir um percurso de fresagem de rosca.
- Retração — Configurações para controlar por quanto a ferramenta de rosca retrai entre picotes.
- Saída — Configurações para criar um furo cônico utilizando uma ferramenta menor que o furo.
- Rosca — Configurações para criação de rosca.
- Ordenar — Configurações para controlar a ordem de usinagem.
- Verificação automática — Configurações para verificar o percurso durante o cálculo.
Para maiores informações sobre o diálogo Seletor de Estratégia, consulte Estratégias de Percurso.
As guias comuns são descritas em páginas comuns de estratégia de percurso.
