Utilize a página Distâncias de corte plano para controlar quanto excesso de material é removido acima das superfícies planas de uma figura. Isso é realizado através de uma série de passos verticais.
Extensão — Selecione como calcular os limites de passos múltiplos.
- Número de cortes — Insira um número para limitar o número de passos.
- Profundidade de material — Insira uma distância para especificar a profundidade de material restante acima dos planos da figura. Isso limita a máxima distância inicial para passos múltiplos.
Passo lateral — Insira a distância entre passos sucessivos de desbaste numa única altura Z.
Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
.
Passo vertical — Insira a distância entre diferentes níveis de usinagem.
Copiar passo vertical da ferramenta — Clique para carregar a profundidade de corte axial dos dados de corte da ferramenta ativa. A profundidade de corte axial é medida ao longo do eixo da ferramenta.
.
Passo Vertical Final — Selecione para especificar a distância de offset para um último passo adicional.

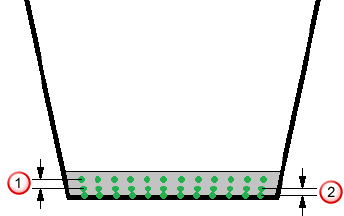

— Passo vertical
— Passo vertical final
