Histórico de edição de fronteira

Utilize o diálogo Histórico de Edição de Fronteira para exibir um histórico de todas as edições numa fronteira. O diálogo também permite editar algumas delas.

Para exibir o diálogo Histórico de Edição de Fronteira:

• No Explorer, no menu individual de Fronteira, selecione Editar > Histórico de Edição de Fronteira.
• Selecione guia Fronteira > painel Histórico > Histórico de Edição.
• Num diálogo de fronteira, clique em .

Esse diálogo contém o seguinte:

Fronteira — Selecione a fronteira para revisar e modificar as edições anteriores.

Edições — Esse quadro exibe uma lista de todas as edições realizadas na fronteira. A edição mais recente fica no topo da lista e a fronteira original fica no fim da lista. O lado direito do diálogo exibe informações sobre a edição selecionada.

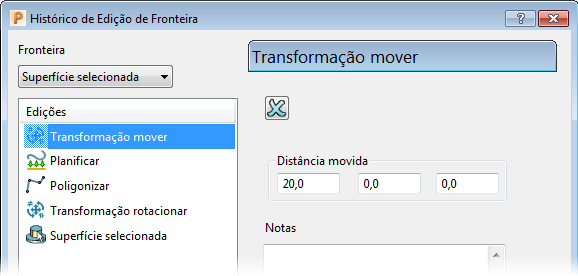

Nesse caso, a edição moveu a fronteira por 20 mm em X e você pode editar esses valores.

Nota: Se você realizar mais de uma transformação antes de aceitar o resultado, o PowerMill exibe uma transformação complexa em vez das transformações individuais separadas.

Adicionalmente, você pode executar edições complexas que não podem ser modificadas utilizando o diálogo Histórico de Edição de Fronteira, por exemplo:

1. No menu individual de fronteira, selecione Editar > Transformar. Isso exibe a guia Transformar Fronteira.
2. Selecione guia Transformar Fronteira > painel Transformar > Mover para exibir a barra de ferramentas Mover.
3. Na barra de ferramentas Mover:
   1. Insira as coordenadas 20 0 0 no campo na barra de status.
   2. Clique em para fechar a barra de ferramentas Mover.
4. Selecione guia Transformar Fronteira > painel Transformar > Rotacionar para exibir a barra de ferramentas Rotacionar.
5. Na barra de ferramentas Rotacionar:
   1. Configure Ângulo como 15.
   2. Clique em para fechar a barra de ferramentas Rotacionar.
6. Selecione guia Transformar Fronteira > painel Finalizar > Aceitar para aceitar as duas transformações.

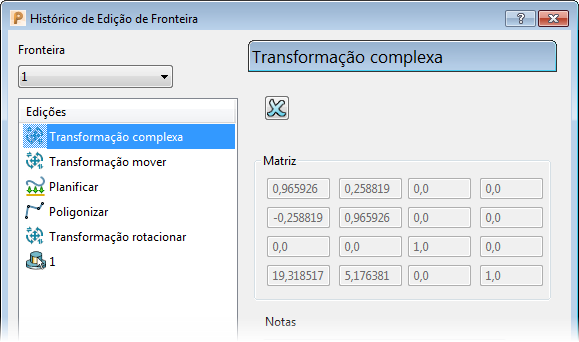

7. No menu individual de fronteira, selecione Editar > Histórico de Edição de Fronteira. Isso exibe as duas transformações como uma transformação complexa.



   Nesse caso, você pode visualizar a matriz que combina a movimentação e a rotação, mas você não pode editar esses valores. Você pode apagar essa transformação clicando em .

Apagar — Clique para apagar a edição selecionada.

— Quando esse ícone é exibido, o histórico da fronteira contém uma ou mais edições em que um segmento de curva ou ponto foi selecionado. Caso a lista Edições contenha uma ou mais dessas edições seletivas, clicar em Calcular somente recalcula a fronteira até a primeira edição que exigia uma seleção, e apaga todas as edições subsequentes.

A edição seletiva.

Indica que, se você editar qualquer valor, pode recalcular sua fronteira, mas o histórico não é completamente reaplicado.

Notas — Insira qualquer nota específica para ajudar a entender a edição.

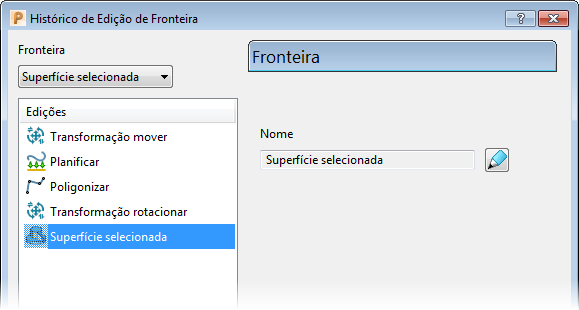

Se você selecionar a fronteira, em vez de uma edição, o lado direito do diálogo exibe a página Fronteira.

• Nome — Exibe o nome da fronteira.
• — Clique para exibir o diálogo Fronteira. Esse é o mesmo diálogo exibido quando você cria ou edita uma fronteira.

Calcular — Clique para recalcular a fronteira com base em edições realizadas nesse diálogo.
