Acabamento 3D offset

Utilize a página Acabamento 3D offset para criar uma série de offsets, começando na fronteira externa e seguindo em direção ao centro.

Padrão — Define a forma dos offsets. Se nenhum padrão for selecionado, então o bloco sofre offset.

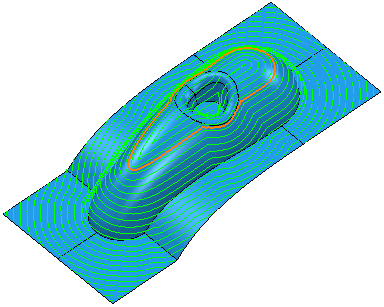

• Se nenhum padrão for selecionado, assumindo um bloco na extensão do modelo, o seguinte percurso é criado.

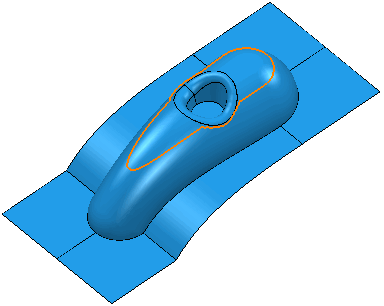

• Se você selecionar este padrão:



  Este percurso é criado:



Criar padrão — Clique para criar um novo padrão vazio.

Padrão selecionado — Selecione um padrão na lista. Se nenhum padrão estiver em exibição, ou estiver selecionado, então nenhum padrão é selecionado. A lista exibe todos os padrões disponíveis.

Selecionar padrão por clique — Clique para selecionar um padrão clicando na janela gráfica em vez de por nome na lista Selecionar padrão.

Clicar em exibe a guia Selecionar Entidade. Selecione um padrão na janela gráfica para fechar a guia Selecionar Entidade e exibir o padrão no campo Padrão Selecionado.

Capturar curvas — Clique para copiar as curvas selecionadas para o padrão. Isso proporciona uma maneira rápida e poderosa de extrair geometria de curva de um modelo em superfície e copiar para o padrão/fronteira ativa. Para maiores informações, consulte o exemplo de captura de curvas.

Direção offset — Especifique a direção a partir da qual o offset de percurso é calculado.

• Para Dentro — O offset do percurso é calculado de fora para dentro.
• Para Fora — O offset do percurso é calculado de dentro para fora.

Espiral — Selecione para criar um percurso de offset espiral 3D convertendo contornos múltiplos fechados numa única espiral.

Espiral ligado:

Espiral desligado:

Isso minimiza o número de subidas da ferramenta e maximiza o tempo de corte, mantendo deflexões e condições de carga da ferramenta mais constantes.

Suavização — Selecione para suavizar offsets de segmentos de percurso sobre o modelo.

Suavização ligado:

Suavização desligado:

Linha de centro — Selecione para incluir um passo sobre a linha de centro de junções de canto de percurso. Isso remove pequenas cristas criadas nas junções.

Linha de centro desligado:

Linha de centro ligado:

Offsets máximos — Insira o número máximo de offsets utilizados para o percurso.

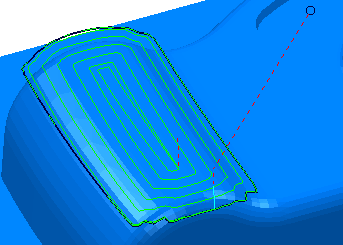

Offsets máximos não selecionado proporciona o seguinte resultado:

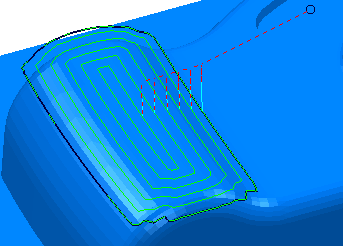

Offsets máximos selecionado e número de offsets configurado como 5 proporciona o seguinte resultado:

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Nota: Se você configurar Direção de corte como Qualquer, segmentos fechados utilizam o padrão de corte Concordante .

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Passo lateral — Insira a distância entre passos sucessivos de usinagem.

• Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
• Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente.
• Passo lateral — Insira a distância entre passos sucessivos de usinagem.

  Se você inserir um valor de Passo Lateral, então muda para .

• Altura da crista — Insira a altura máxima de crista e utilize esse valor para determinar o passo lateral. O PowerMill calcula o valor de passo lateral para proporcionar uma altura de crista da tolerância de usinagem utilizando a ferramenta atual, ao usinar um plano inclinado a 45. Esse é o pior cenário de altura da crista para qualquer tolerância.



  Passo vertical

  Passo Lateral

  Altura da crista

  Para maiores informações consulte Associação entre passo lateral e altura da crista.
