Para criar um caminho do apalpador de inspeção de superfície

Crie um caminho do apalpador para medir pontos especificados em uma superfície.

1. Clique na guia Percurso > painel Criar > Percurso.
2. Na caixa de diálogo Seletor de Estratégia, selecione a categoria Captura e clique em Inspeção de Superfície.
3. Clique em Ok.

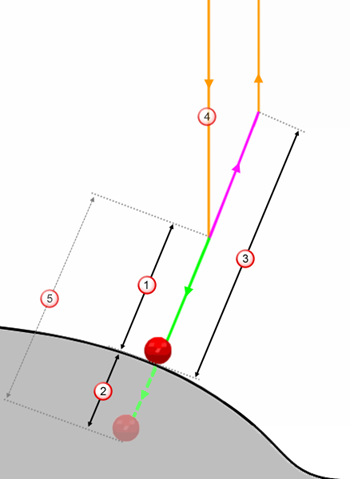

4. Na área Distâncias da página de Inspeção de superfície:
   1. Distância de Aproximação .
   2. Distância de Pesquisa .
   3. Distância de Retração .



   Distância de Aproximação — A altura acima do normal da superfície, na qual o apalpador começa a se aproximar da superfície no Avanço de medição.

   Distância de Pesquisa — A distância até a qual o apalpador continua procurando por material, quando não ocorrer contato com a peça após a Distância de Aproximação. Caso não ocorra contato ao longo da Distância de Pesquisa, a sonda retorna uma medição inválida.

   Distância de Retração — A altura acima do normal da superfície, até a qual o apalpador é retraído da superfície no Avanço de conexão.

   Movimento de aproximação — O percurso do apalpador ao se mover da área segura para a Distância de Aproximação. A velocidade desse movimento é especificada pelo Avanço de aproximação.

   Movimento de medição — O percurso do apalpador ao procurar a peça pela Distância de Aproximação até a Distância de Pesquisa. A velocidade desse movimento é especificada pelo Avanço de medição.

5. Na área Tolerâncias, especifique a Tolerância Superior e a Tolerância Inferior.

   Essas são as distâncias máximas, acima e abaixo da superfície nominal, até onde pontos capturados estão dentro da tolerância.

6. Insira um Offset de Superf. para compensar a espessura de uma peça. Isso desloca os nominais da superfície pela distância especificada.
7. Na área Pontos, selecione os padrões usados para especificar os pontos de captura da superfície. Se você não tiver um padrão, utilize as opções nesta área para criar um padrão e sua geometria.
8. Clique em Calcular.
