Linhas de Sumário

O PowerMill inclui as etiquetas HTML personalizadas <summaryrow>... </summaryrow>, que permitem repetir as células posicionadas entre essas etiquetas para cada percurso num programa NC.

Aviso: Esses rótulos somente são resolvidos para tipos de template de sumário.

Uma etiqueta <tr> é necessária imediatamente após a etiqueta <summaryrow>. Isso porque o PowerMill calcula o número de percursos por página de sumário contando o número de linhas necessárias para cada percurso. De maneira semelhante, a etiqueta </tr> precisa ser posicionado antes da etiqueta </summaryrow>.

Considere o exemplo simples a seguir, onde as células com os valores Arquivo TAP, Estratégia e Tipo de Ferramenta são repetidas para cada um dos percurso num Programa NC sob três cabeçalhos (Percurso, Estratégia e Ferramenta):

<table>
	<thead>
		<tr>
			<th>Toolpath / TAP File</th>
			<th>Strategy</th>
			<th>Tool</th>
		</tr>
	</thead>
	<tbody>
		<summaryrow>
			<tr>
				<td> {toolpath}</td>
				<td>{strategy}</td>
				<td>{tool.type}</td>
			</tr>
		</summaryrow>
	</tbody>
</table>

Quando você cria folhas de processo com este template, o resultado no navegador deve se parecer com o seguinte:

As etiquetas <summaryrow> podem ser utilizadas num layout mais complexo, como o mostrado abaixo. Repita as células com os valores Arquivo TAP e Estratégia como antes, mas dessa vez iremos dividir a coluna Ferramenta em duas, adicionar cinco linhas com dados relacionados à ferramenta, e repetir isso para cada percurso:

<table>
	<thead>
		<tr>
			<th>Toolpath / TAP File</th>
			<th>Strategy</th>
			<th colspan="2">Tool</th>
		</tr>
	</thead>
	<tbody>
		<summaryrow>
			<tr>
				<td rowspan="6">{toolpath}</td>
				<td rowspan="6">{strategy}</td>
			</tr>
			<tr>
				<th>Type</th><td>{tool.type}</td>
			</tr>
			<tr>
				<th>Diameter</th><td>{tool.diameter}</td>
			</tr>
			<tr>
				<th>Tip radius</th><td>{tool.tip_radius}</td>
			</tr>
			<tr>
				<th>Length</th><td>{tool.length}</td>
			</tr>
			<tr>
				<th>Number</th><td>{tool.number}</td>
			</tr>
		</summaryrow>
	</tbody>
</table>

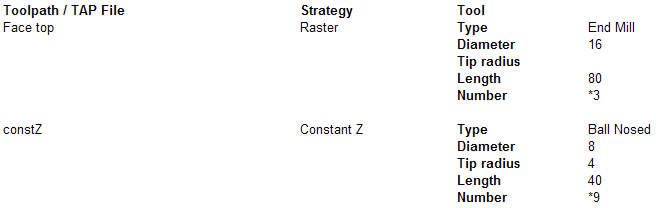

Quando você cria folhas de processo, o resultado é o seguinte:
