Medir linha

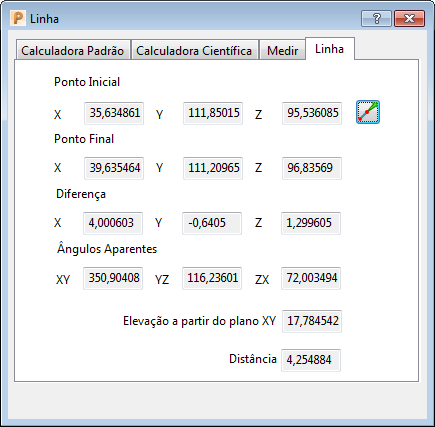

Utilize a guia Linha para exibir a distância, ângulo e elevação entre dois pontos.

— Clique para exibir a guia Medir Diferença. Clique em dois pontos no modelo para medir a distância e exibir os ângulos aparentes.

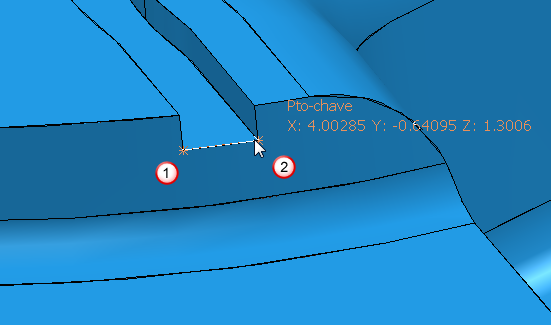

Por exemplo:

A guia Medir Diferença é fechada e o diálogo Linha atualizado com a distância entre os dois pontos e os ângulos aparentes.

Nota: Os outros campos são calculados a partir desses dois pontos.

Ponto Inicial — Exibe as coordenadas do primeiro ponto selecionado.

Ponto Final — Exibe as coordenadas do segundo ponto selecionado.

Diferença — Exibe a diferença em X, Y, e Z entre o Ponto Inicial e o Ponto Final.

Ângulo — Exibe os ângulos nos planos XY, YZ, e ZX entre o Ponto Inicial e o Ponto Final.

Elevação — Exibe o ângulo da linha que une o Ponto Inicial ao Ponto Final com o plano de trabalho principal.

Nota: Modificar o plano de trabalho principal na barra de ferramentas Informação modifica o ângulo medido aqui.

Distância — Exibe o comprimento de uma linha que une o Ponto Inicial ao Ponto Final.
