Barra de ferramentas Informação

A área de informação da barra de Status permite criar e ativar planos de trabalho, exibir vários campos pré-definidos e exibir campos definidos pelo usuário.

Nota: A maioria desses campos exibe valores, mas não podem ser editados.

Plano de Trabalho — Cria um novo plano de trabalho do tipo selecionado.

Plano Ativo — Selecione o plano de trabalho ativo. Se nenhum plano de trabalho for exibido, então o sistema de coordenadas global é utilizado. Selecionar um dos planos de trabalho na lista torna esse plano o plano de trabalho ativo.

Face YZ — Utiliza a face YZ do plano de trabalho como o plano de trabalho principal. Os eixos ativos na janela gráfica mudam para .

Face ZX — Utiliza a face ZX do plano de trabalho como o plano de trabalho principal. Os eixos ativos na janela gráfica mudam para .

Face XY — Utiliza a face XY do plano de trabalho como o plano de trabalho principal. Os eixos ativos na janela gráfica mudam para .

Nota: O plano principal é automaticamente atualizado se você selecionar uma das seis vistas ortogonais em guia Vista > painel Vistas > menu A partir de.

Quando a face é selecionada, quaisquer curvas que você criar são criadas nesse plano. Caso não seja possível criar a curva nesse plano, o PowerMill cria a curva num plano paralelo ao plano de edição principal.

— Clique para ativar a trava de ponto. Quando ativada, os pontos de posicionamento do cursor inteligente são projetados no plano principal do plano de trabalho ativo.

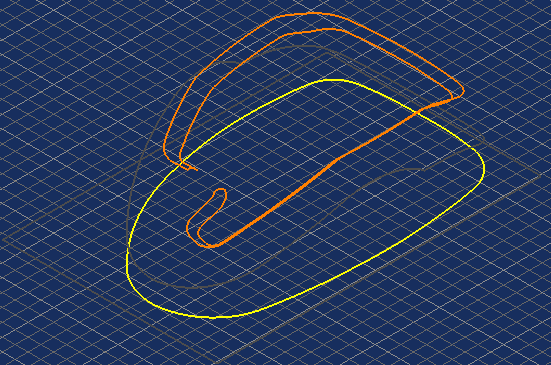

Grade — Proporciona pontos para posicionamento em intervalos regulares. A grade é posicionada no plano principal (dependendo de , ou estar ativo).

Os pontos de posicionamento estão na interseção das linhas de grade.

Nota: Essa opção somente está disponível quando num modo que permita construir geometria (como editor de curva ou criação de plano de trabalho).

Tamanho da grade — Distância entre as linhas da grade.

— As Coordenadas do cursor. Essas coordenadas são determinadas pelo cursor inteligente.

Posição — Utiliza entrada de coordenadas digitadas em vez do cursor.

Nota: Essa opção somente está disponível quando o PowerMill exige informações de posição.

Coordenadas Relativas/Absolutas — Alterna entre coordenadas absolutas ou relativas.

• Coordenadas Relativas — As entidades são movidas pelo valor especificado em .
• Coordenadas Absolutas — A origem das entidades é movida para as coordenadas especificadas em .

Coordenadas — Insira aqui as coordenadas no formato x y z. Por exemplo, para mover a origem por 10.4 em X, 25.6 em Y e 12.2 em Z, insira 10.4 25.6 12.2.

Fila de Cálculo — Exibe um log de todas as entidades adicionadas à fila de cálculo em segundo plano.

— As Unidades atuais (mm ou polegadas).

— A Tolerância do percurso ativo.

— O Sobremetal, ou material a ser deixado, enquanto o cálculo de percurso é realizado. Pode exibir um parâmetro de sobremetal geral ou, se utilizado, os valores de sobremetal radial e axial .

— O diâmetro da ferramenta ativa.

— O raio da ponta da ferramenta ativa.

Quaisquer Campos Personalizados são listados no final da barra de ferramentas.
