Utilize a página Corte escalonado para criar camadas intermediárias de percurso para reduzir formação de terraços. Os terraços deixados por um percurso de desbaste grande sofrem usinagem de resíduo com a mesma ferramenta no mesmo percurso.

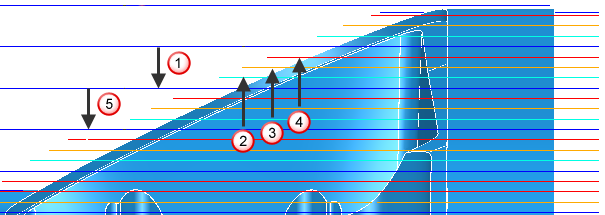

O primeiro passo é uma camada principal.
O passo seguinte é a camada de corte de degrau mais baixa.
O passo seguinte é a próxima camada mais baixa de corte de degrau e assim por diante subindo na peça (indicado por
) até que a camada principal anterior seja alcançada.
A próxima camada principal.
As camadas principais são cortadas de cima para baixo como de costume. As camadas intermediárias são cortadas de baixo para cima. Isso é possível porque a profundidade de corte é sempre menor que a profundidade de corte (ou Passo vertical) para a camada principal. Essa é a maneira mais eficiente de cortar a peça pois reduz o número de passos e aumenta a profundidade de corte de cada passo.
Essa página contém o seguinte:

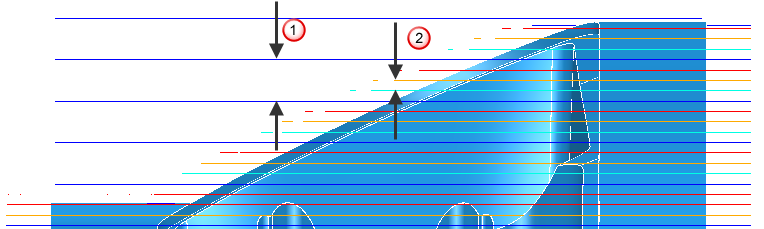

Subida — Insira a distância entre níveis de corte intermediários. A camada principal remove a maior parte do material. As camadas intermediárias removem os terraços restantes após a camada principal.
Passo para baixo da camada principal.
Passo para cima da camada intermediária.
Detectar material + espesso que — Insira um valor limiar. O PowerMill ignora material de resíduo mais fino que o limiar especificado. Isso ajuda a evitar que regiões finas sejam reusinadas, onde o benefício de um segundo corte é insignificante. Essas regiões finas podem ser causadas por cristas deixadas pelo percurso anterior.

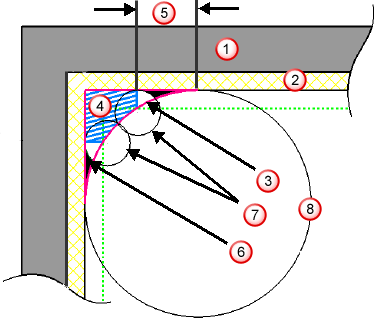

Expandir área por — Insira a distância pela qual expandir as áreas de resíduo, medida ao longo da superfície. Utilize com o valor Detectar material + espesso que para reduzir as áreas a serem usinadas aos detalhes (como cantos), e então aplicar offset a essas áreas para assegurar que todos os detalhes (por exemplo, nos cantos) sejam usinados. Para o exemplo abaixo, utilize a opção Expandir área por para aumentar a área de resíduo (a área hachurada em azul) e eliminar a área não detectada (a área em preto).
Modelo
Espessura
Material de resíduo real (destacado em cor de rosa)
Material de resíduo detectado (área hachurada em azul)
O quanto é necessário expandir a área para incluir todo o material de resíduo
Material não detectado (área em preto)
Ferramenta
Ferramenta de referência
Engate axial mínimo — Permite especificar a profundidade mínima para cada corte. Isso ajuda a assegurar que pelo menos um canal esteja constantemente envolvido durante os passos intermediários para evitar conversas e reduzir desgaste da ferramenta. Quaisquer passos verticais menores que este valor serão removidos.
Remoção constante de volume — Selecione para aumentar o Avanço das camadas intermediárias. Como o passo vertical das camadas intermediárias é menor que o da camada principal, você pode aumentar o avanço das camadas intermediárias e ainda manter a carga da ferramenta. Cada camada intermediária pode apresentar um avanço crescente conforme a profundidade de corte diminui progressivamente. O PowerMill determina o aumento no avanço para camadas intermediárias com base na profundidade de corte. Assim, se a profundidade máxima de corte para uma camada intermediária for metade daquela para uma camada principal, o avanço pode ser duas vezes mais rápido. Para visualizar o efeito da variação do avanço, selecione Opções de desenho > Mostrar avanços no menu individual de percurso.
% avanço máximo — Insira o avanço de corte máximo permitido para as camadas intermediárias como uma porcentagem do avanço base de corte especificado no diálogo Avanços e velocidades. Esse valor precisa ser maior que 100%. Um valor de 300 significa que o avanço de corte das camadas intermediárias pode ser até três vezes mais rápido que o avanço de corte base.
Avanço máximo mm/min — Insira o avanço máximo permitido para as camadas intermediárias. (Avanço de corte base x %).
Avanço de corte base (mm/min) — Exibe o avanço de corte conforme especificado no diálogo Avanços e velocidades. Para alterar esse valor, clique em
.
Avanços — Clique para exibir o diálogo Avanços e velocidades.
