Evitando a usinagem de material não usinado

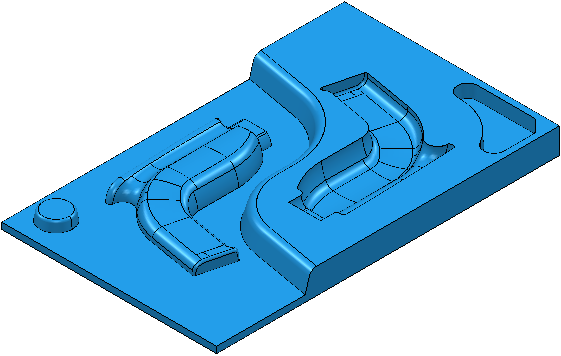

Este exemplo mostra como evitar usinar demais o bloco material. Isso evita danos à ferramenta através do controle da profundidade de corte no modelo usinado. Utiliza o modelo powerdrill.dgk do diretório Examples.

1. Crie um bloco em torno da cavidade.

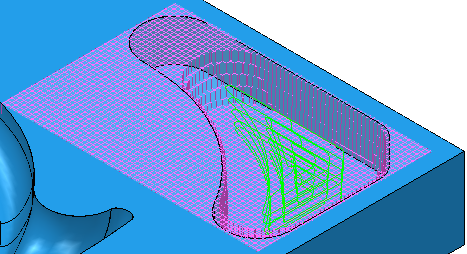

2. Crie um percurso de desbaste do modelo utilizando uma fresa de topo de 30mm



3. No menu de contexto Modelos Usinados, selecione Criar Modelo Usinado.
4. No menu de contexto individual de modelo usinado, selecione Aplicar > Percurso Ativo por Último.
5. No menu de contexto individual de modelo usinado, selecione Calcular.

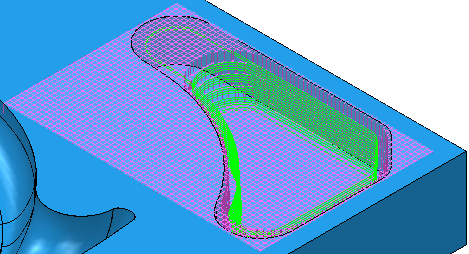

6. Crie um percurso Z constante com uma fresa de topo de 10mm. Na página Acesso ao Material:
   1. Selecione uma Profundidade de Corte e configure como 2.0.
   2. Selecione o Modelo Usinado recém criado.
   3. Clique em Calcular.

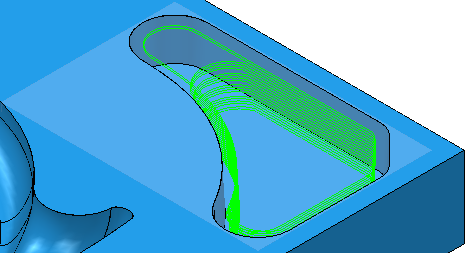

   É mais fácil visualizar o percurso sem o modelo usinado.

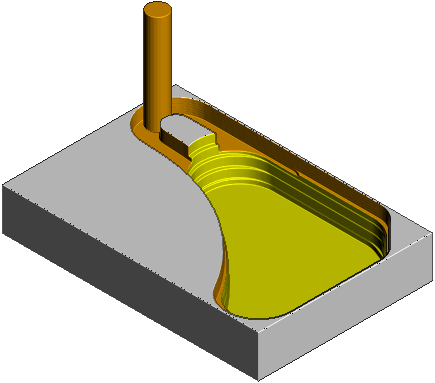

   Observando a simulação ViewMill:



   Você pode observar como o percurso segue o modelo usinado em vez do modelo.

Se você não controlar o acesso ao material, o percurso segue o modelo em vez do material.

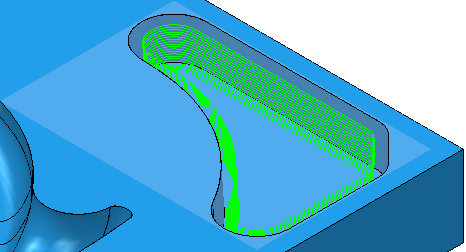

1. No diálogo Estratégia, clique em para criar um segundo percurso Z constante baseado neste.
2. Na página Acesso ao Material:
   1. Configure Modelo Usinado como nenhum.
   2. Clique em Calcular.

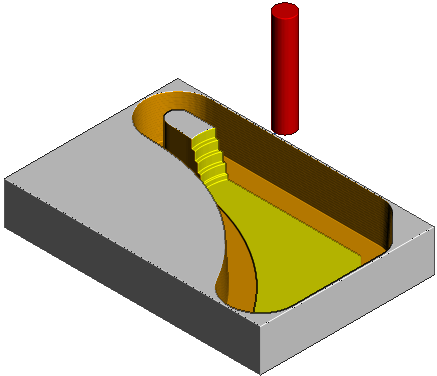

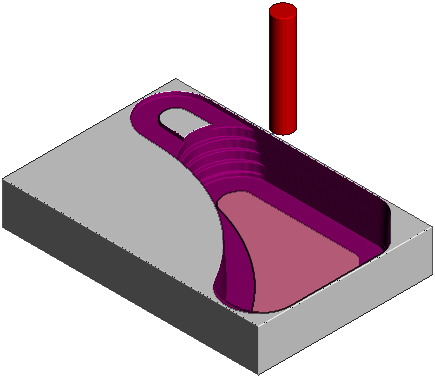

   Observando a simulação ViewMill:



   Esse percurso produz uma profundidade de corte e carga de ferramenta excessivas conforme usina em torno do canto estreito deixando a elevação no meio.
